Masini de debitat cu panza banda

Persoana de contact:

ing. Dorinel Iazu

tel:
0212 229 540
fax:
0212 229 513
mobil:
0745 999 712

Masini de debitat cu panza banda seria BS

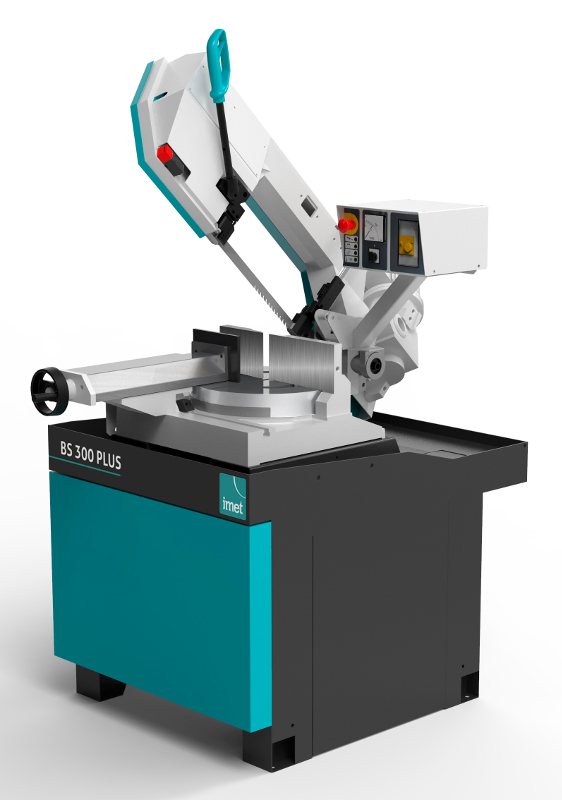

Masina de debitat cu pânză bandă BS 300 PLUS

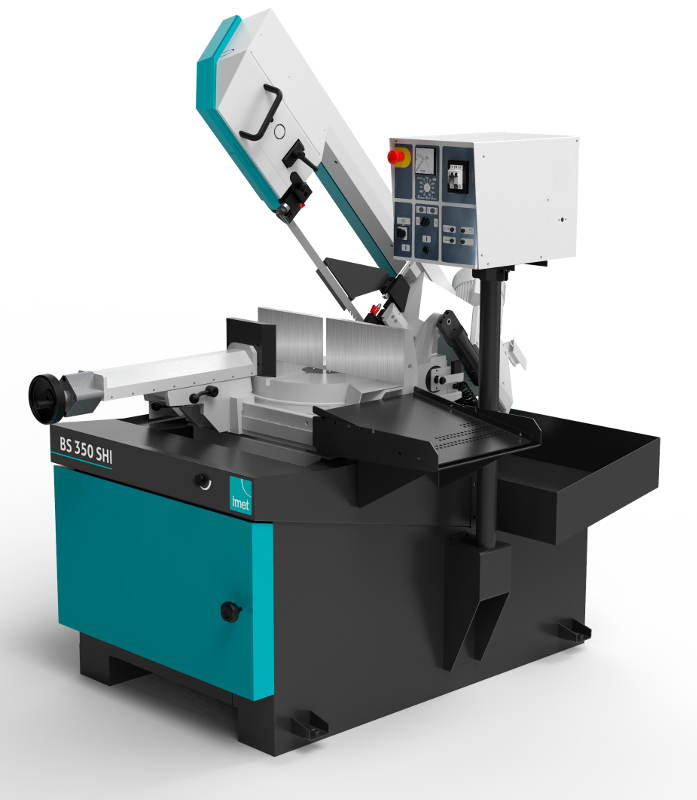

Masina de debitat cu pânză bandă BS 350 SHI
Masina de debitat cu pânză bandă BS400/60 AFI-NC

Sunt maşini de debitat cu pânză bandă cu funcţionare manuală, semi-automată şi automată. Sunt maşini versatile dotate cu sistem de avans rapid pentru aproprierea pânzei de debitare de semifabricat, curăţarea şpanului de pe pânza de debitare cu perie antrenată, avansul semifabricatului cu şuruburi cu bile de mare precizie. invertor electronic pentru viteza variabilă a pânzei de debitare, compartimetnt hidraulic, tăiere la unghi  -45° (la dreapta) +60° (la stânga),

Maşini cu funcţionare manuală:

  • BS 300/60 / GH Autocut
  • BS 300 PLUS / GH Autocut
  • BS 350 GH Autocut
  • BS 400 GH Autocut

Maşini cu funcţionare semi-automată:

  • BS 300/60 SHI
  • BS 300 PLUS SHI
  • BS 350 SHI

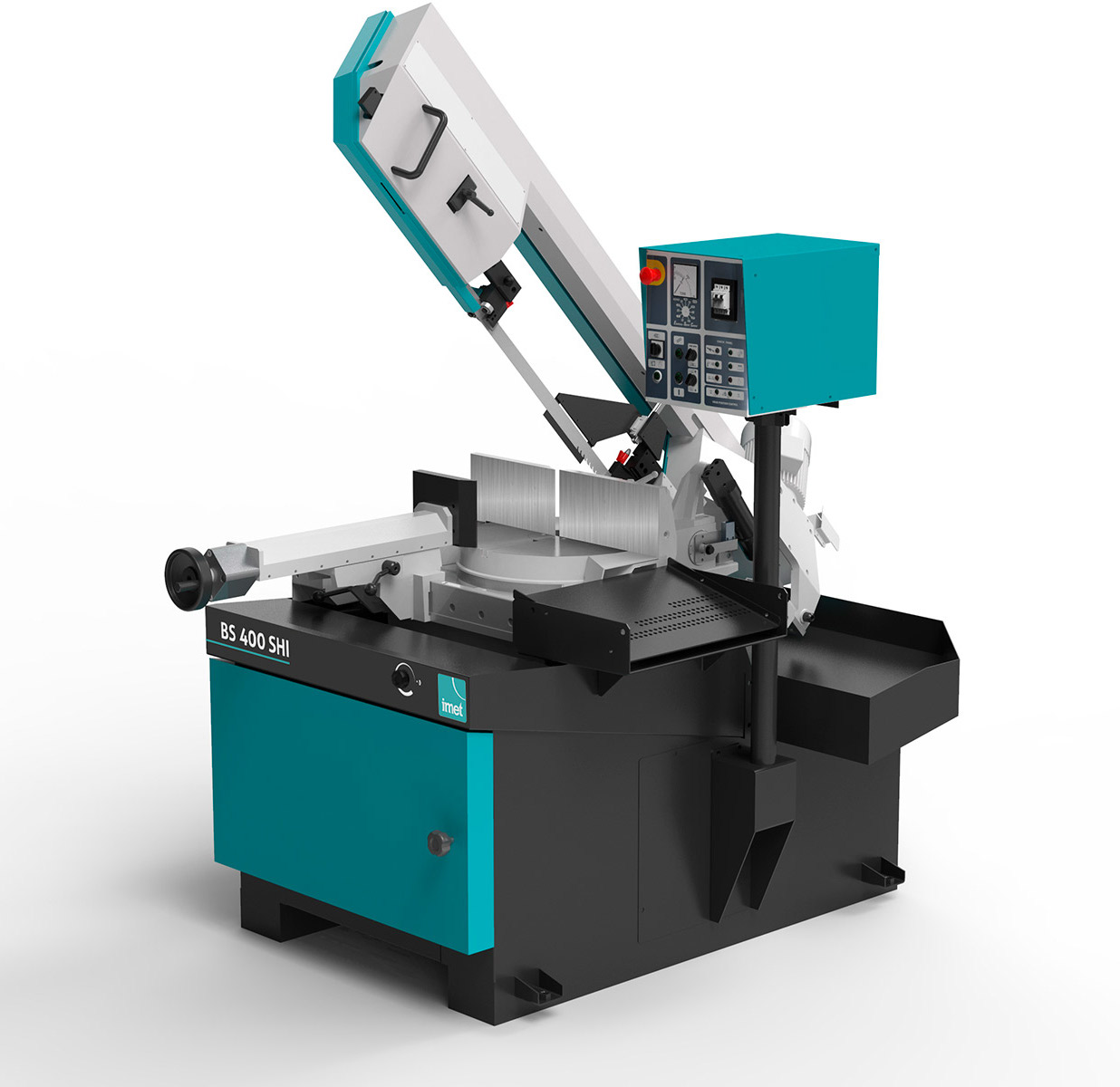

  • BS 400 SHI

Maşini cu funcţionare automată:

  • BS 350/60 AFI-E
  • BS 350/60 AFI-NC
  • BS 400/60 AFI-NC

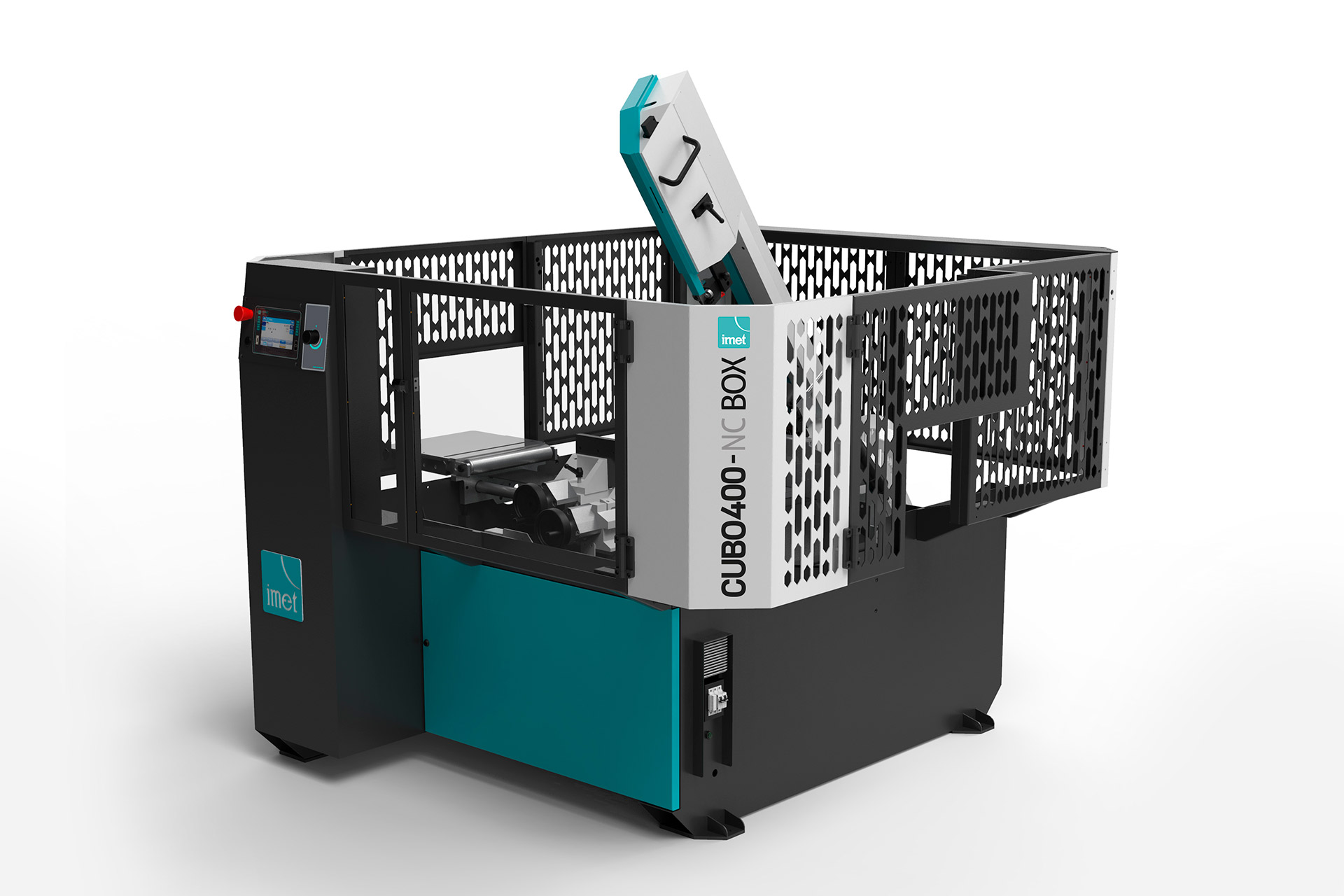

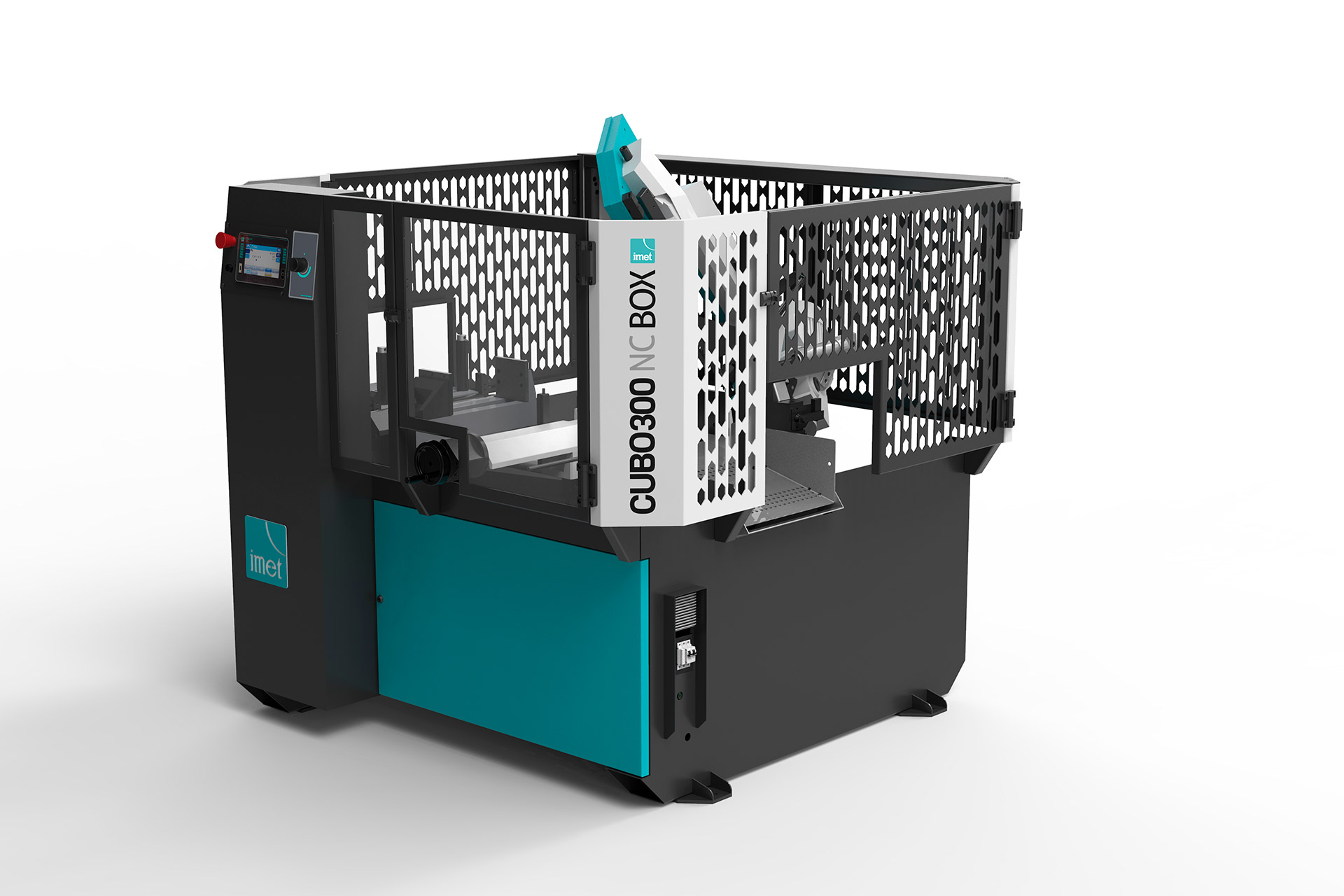

Masini de debitat cu panza banda seria CUBO

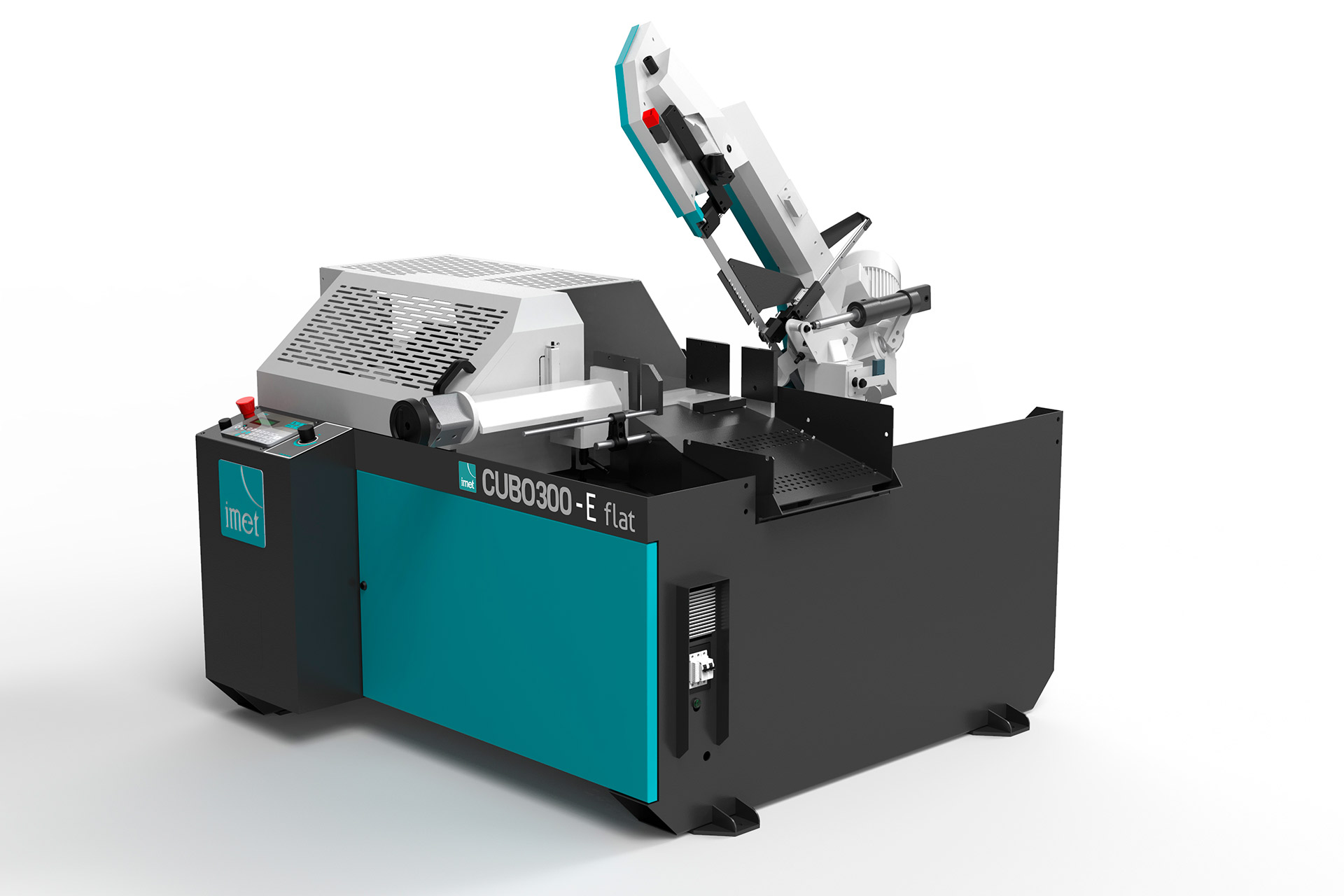

Masina de debitat CUBO 300 E flat
Masina de debitat CUBO 300 NC
Masina de debitat CUBO 300 NC - deschisa

Sunt maşini de debitat cu pânză bandă cu funcţionare automată și semiautomată cu pânza de debitare acționată hidraulic. Tăiere la unghi de la 0° la 45° la stânga în ciclu automat și de la 0°până la 60° la stânga în ciclu semiautomat.

Caracteristici:

  • Cadru din fontă cu secțiune tubulaă
  • Reglarea tensiunii în pânza din partea frontală a fierăstrăului, verificată printr-o cursă finală.
  • Ghidaje cu plăcute din metal dur și rulment suplimentar pentru alinierea pânzei de debitare
  • Selectarea manuală a lungimii de tăiere cu citire digitală și precizie zecimală.
  • Capacitate de tăiere: bară rotundă până la 255 mm., bară secțiune pătrată până la 240 mm. și dreptunghiulară până la 300x180 mm.

Modele:

  • CUBO 300 E FLAT
  • CUBO 300 NC - opțional modem pentru teleservice si telecomandă

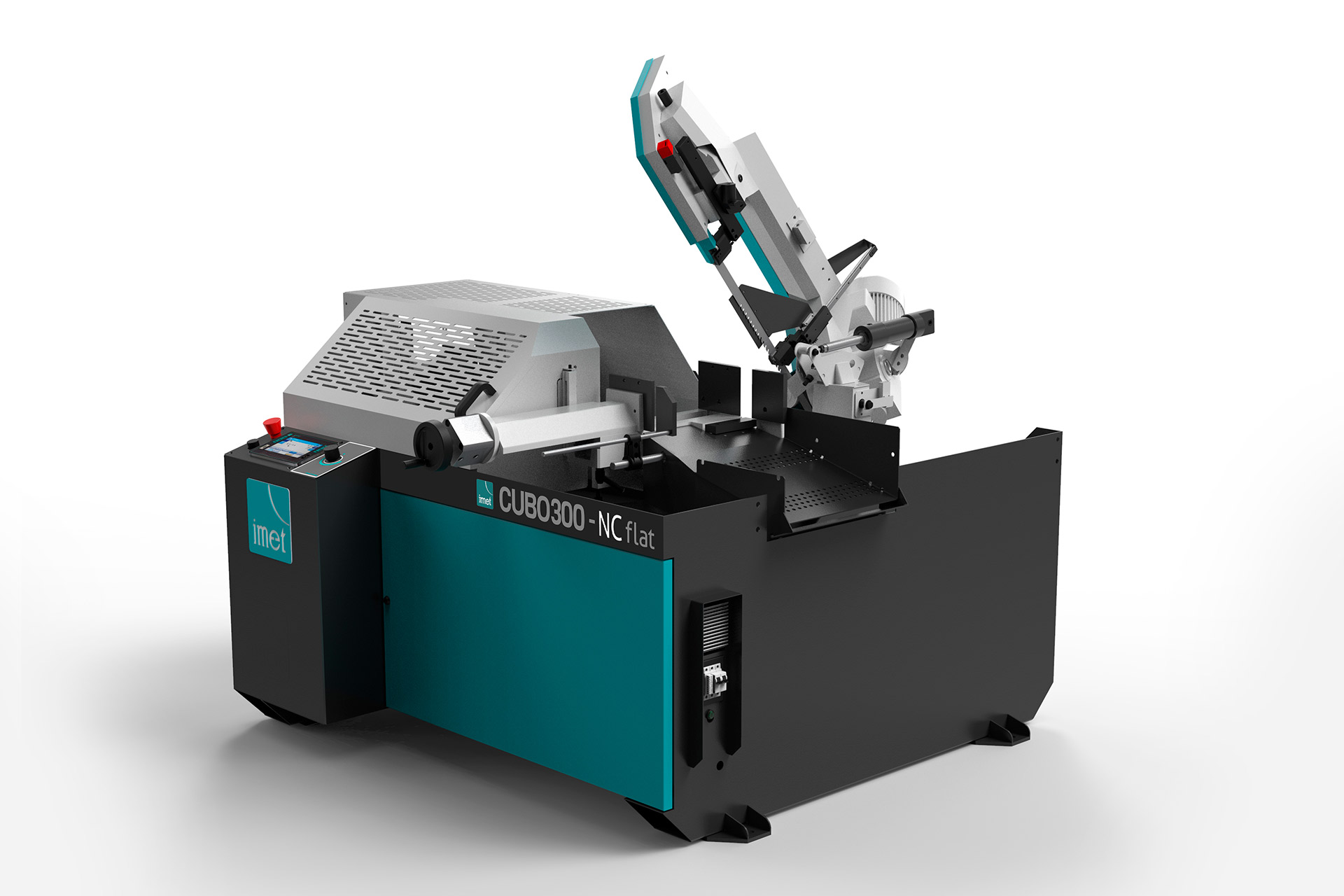

  • CUBO 300 NC FLAT - opțional modem pentru teleservice si telecomandă

Masini de debitat cu panza banda seria GBS

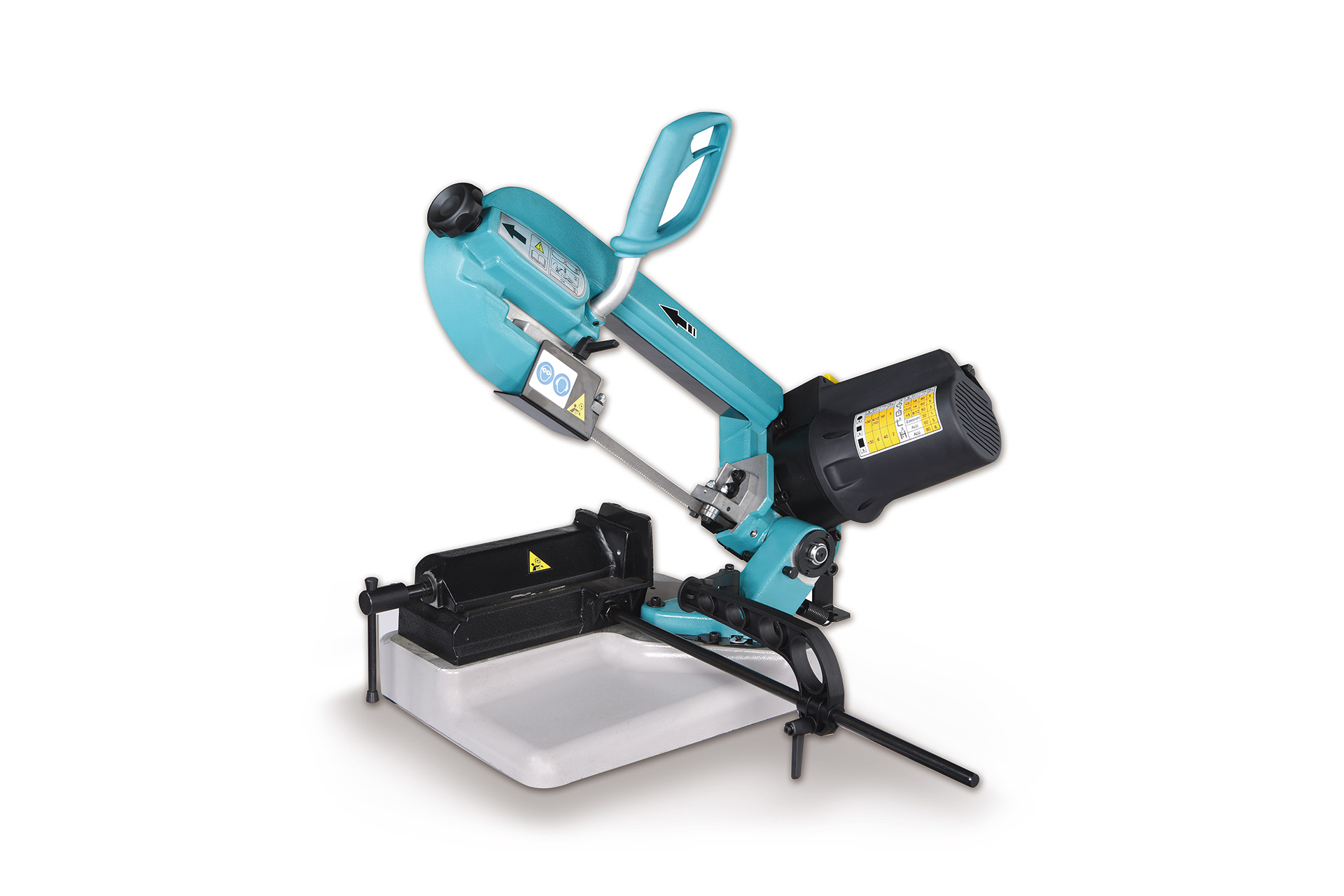

Masina de debitat cu pânză bandă GBS 130

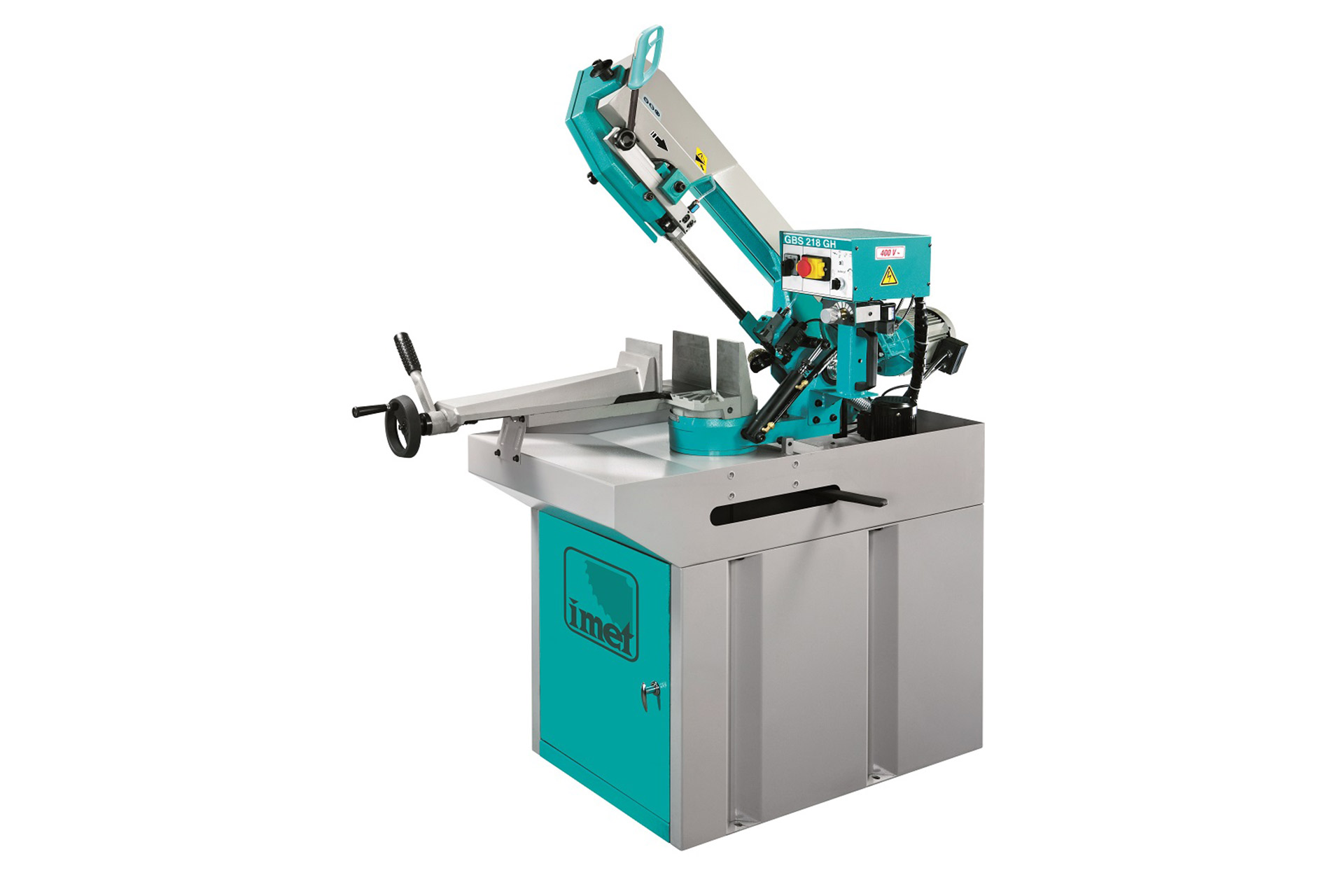

Masina de debitat cu pânză bandă GBS 218

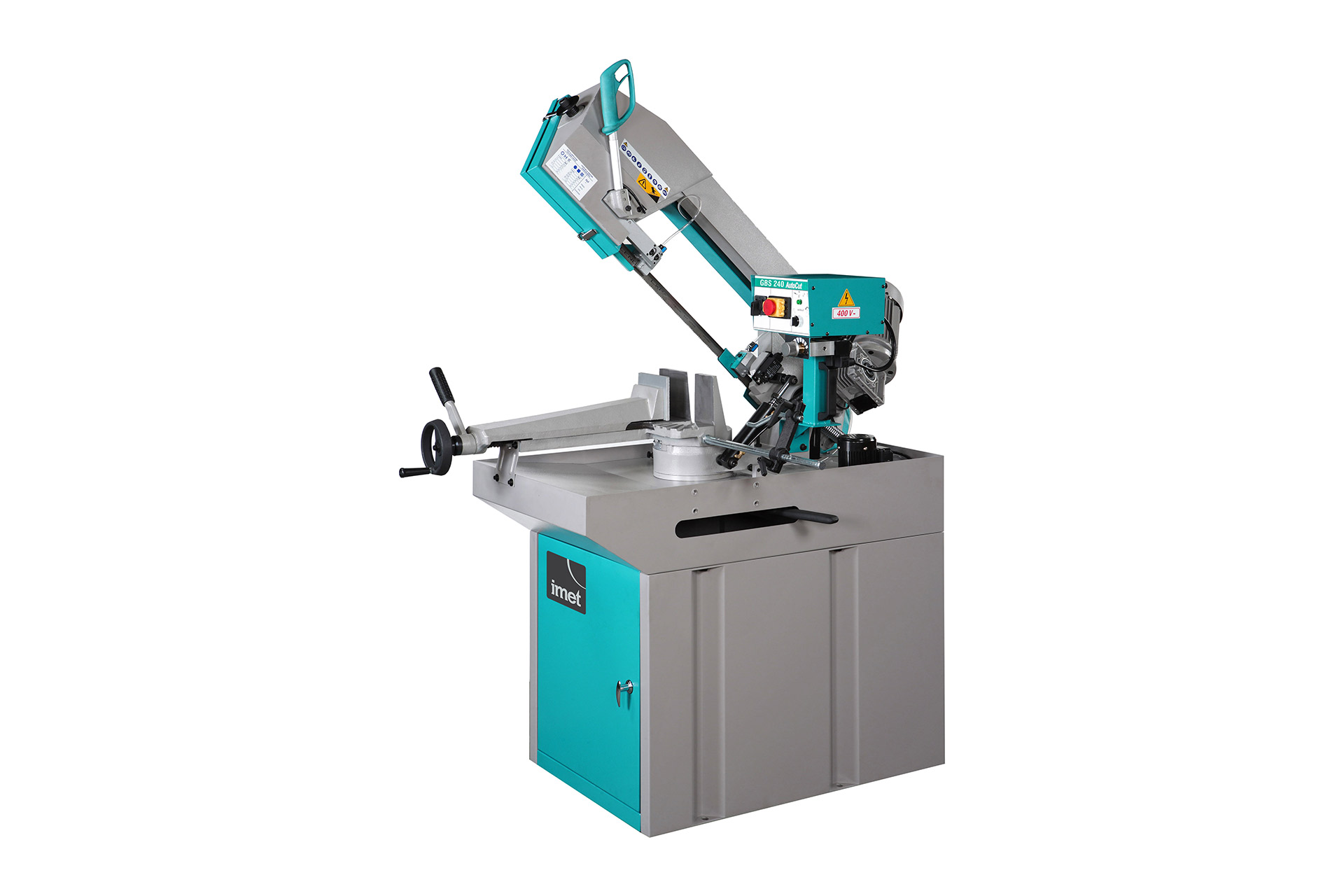

Masina de debitat cu pânză bandă GBS 240 AutoCut

Sunt maşini de debitat cu pânză bandă pentru debitare manuală. Sunt potrivită pentru ateliere mici de tâmplărie şi pentru instalatori.

Caracteristici generale:

  • Este posibilă debitarea la unghi între 0°-60° spre stânga iar de la varianta GBS se poate face debitarea în limita 45° la dreapta si 60° la stanga
  • Ghidaje cu rulmenţi pentru  pânza bandă. Ghidaje metalice pentru pânza de debitare (de la modelul GBS 218)
  • Buton start în interiorul mânerului ergonomic. Maşinile sunt livrate standard cu pânza de debitare bimetalică.
  • Motorizare cu reglare continuă a viteze pânzei de debitare, cu dublă protecţie la supraîncălzire  şi la supraîncărcare.

Tipuri de maşini:

  • GBS 130  (batiul este opţional, maşina poate fi transportată cu uşurinţă - se blochează cadrul pt transport, menghina 65mm)
  • GBS 171 (batiul este livrat în varianta standard, menghina 95mm)

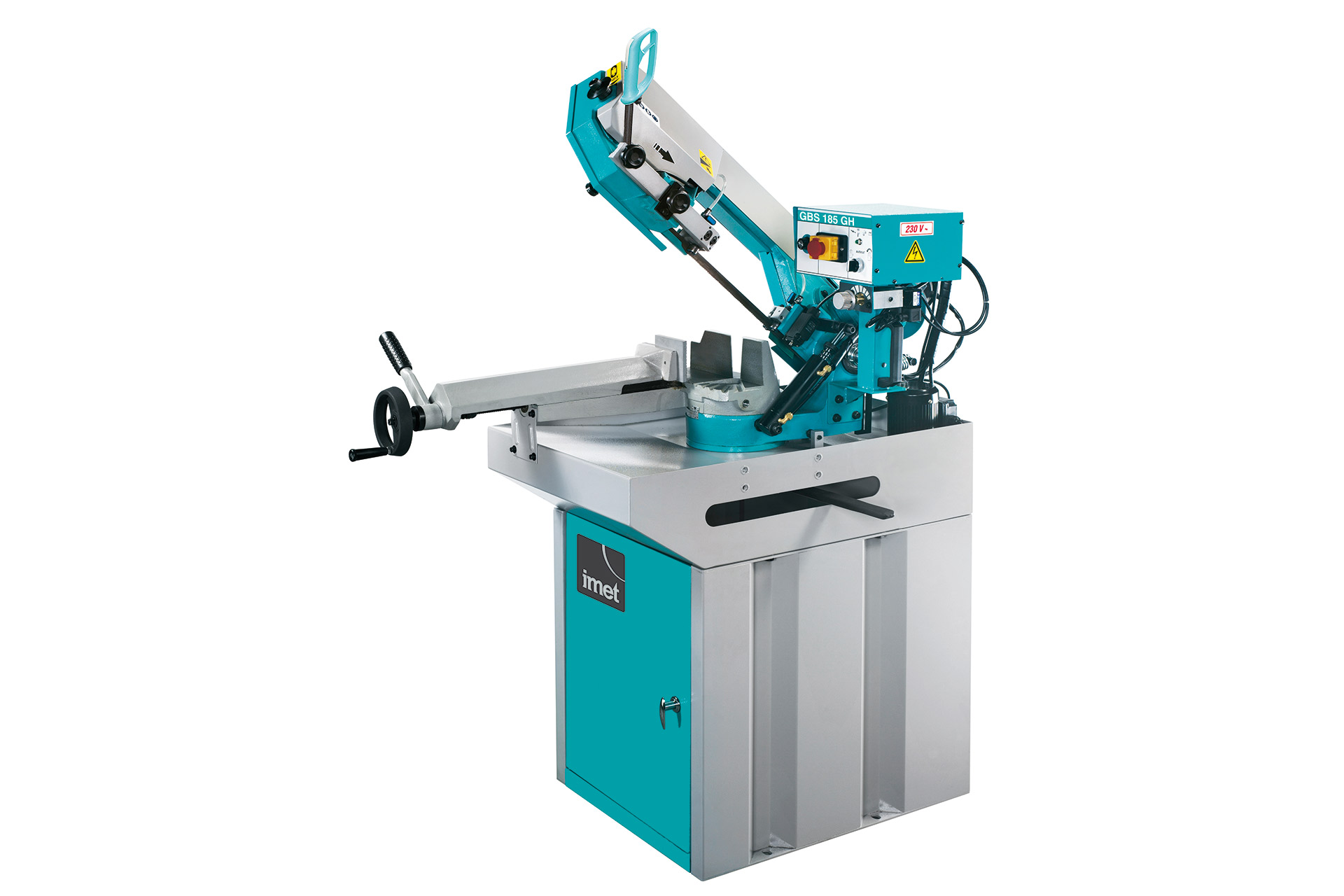

  • GBS 185 / GBS 185 GH (cadrul pânzei pentru debitare este turnat, se poate regla tensiunea în pânza de debitare)
  • GBS 218 / GBS218 GH / GBS 240 GH

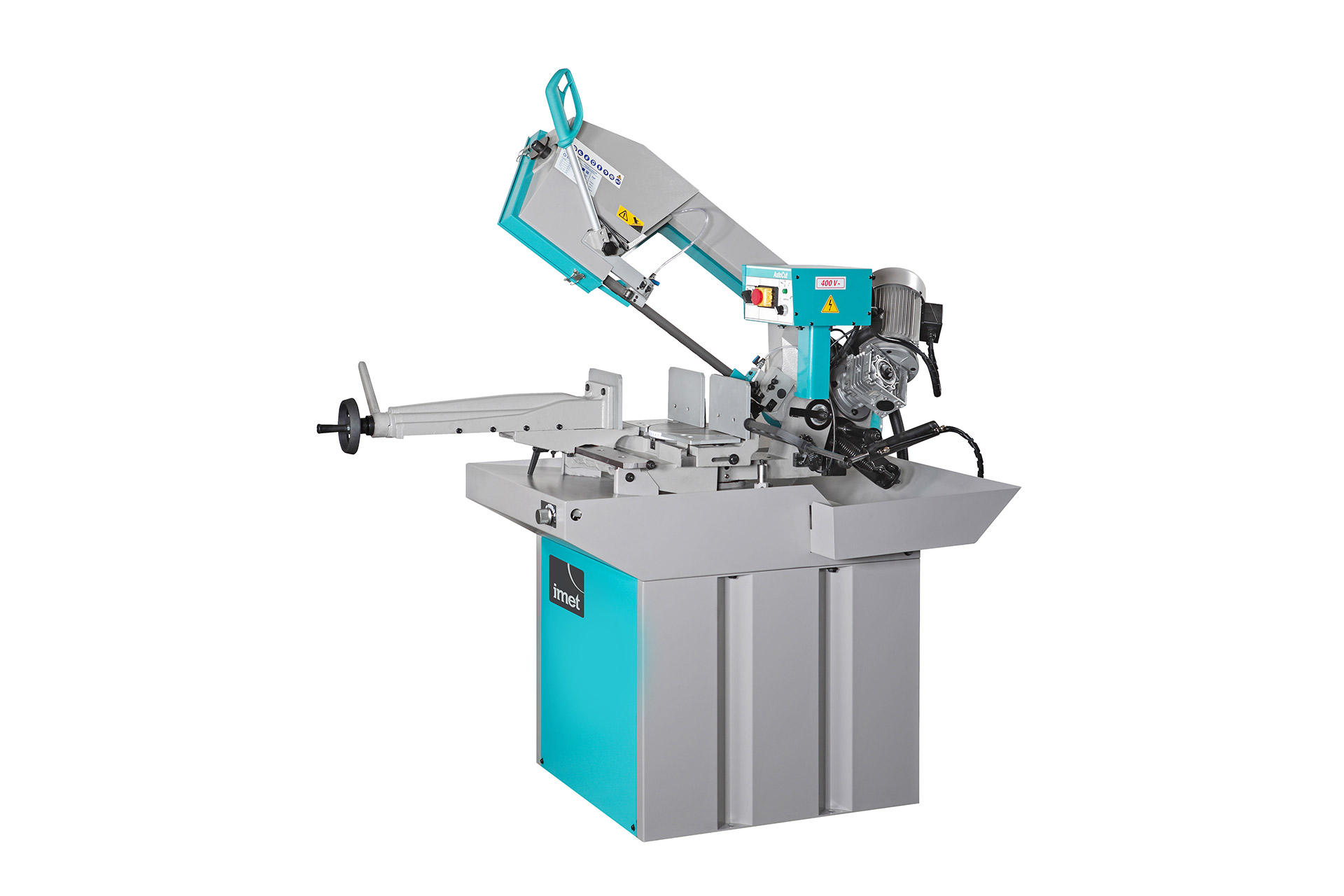

  • GBS 242 GH

Versiunea "GH" (AUTOCUT) are un selector cu 3 poziţii:

  • A. Debitare manuală
  • B. Debitare manuală cu frânare automată
  • C. Tăiere automată cu coborârea automată a pânzei de debitare şi oprire cu micro-întrerupător la finalizarea debitării.

Masini de debitat cu panza banda seria KS

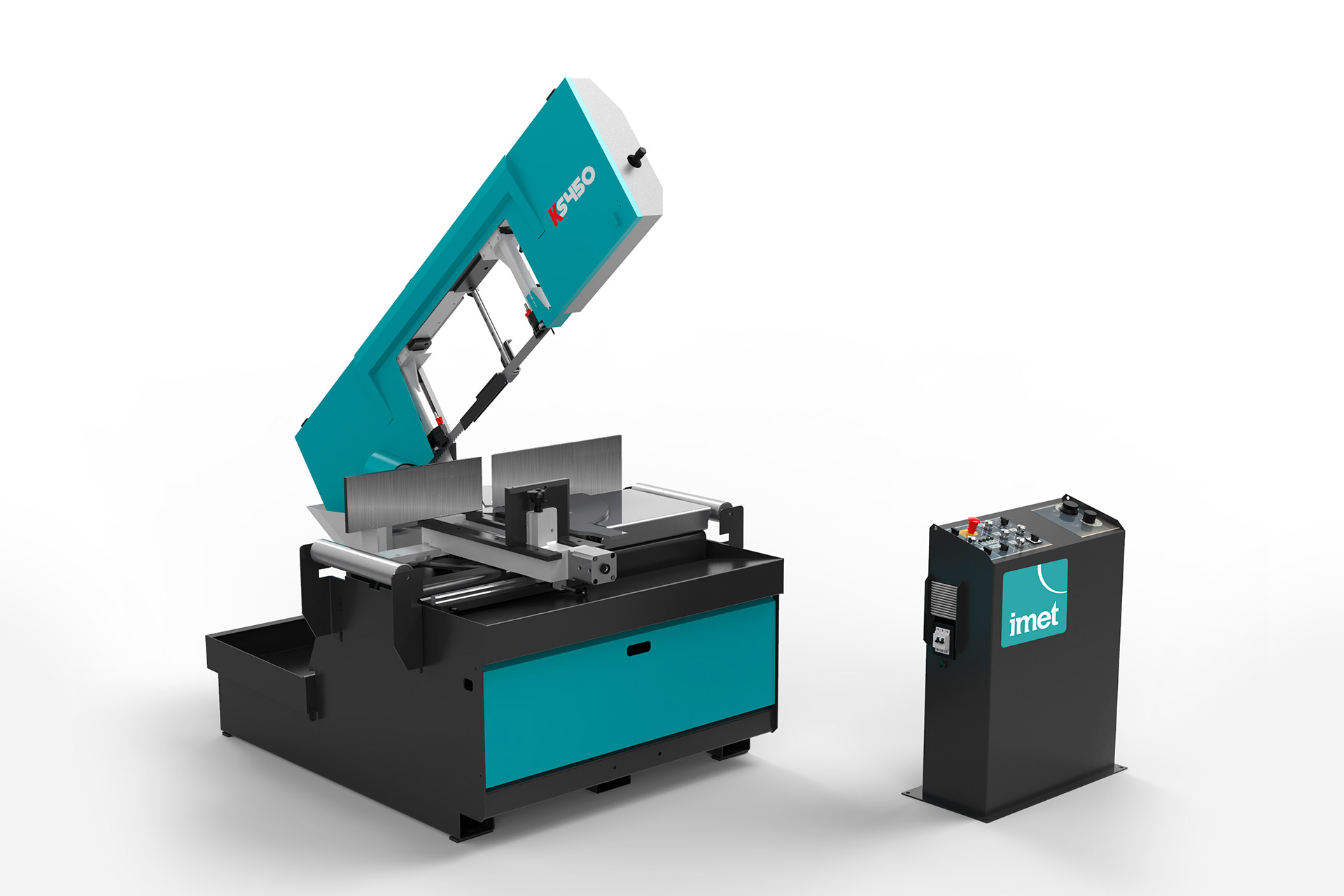

Masina de debitat cu pânză bandă KS 450
Masina de debitat cu pânză bandă KS 652

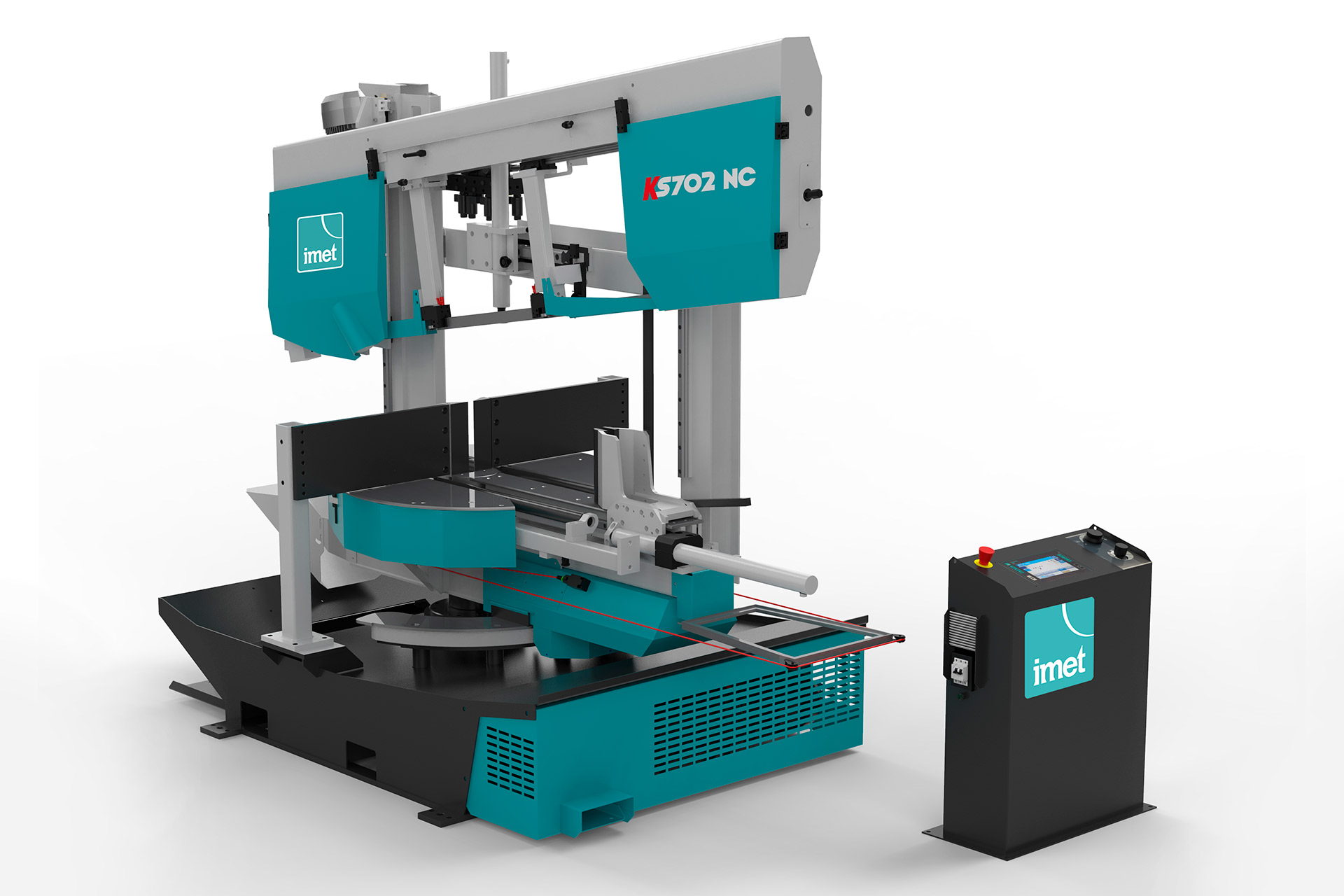

Masina de debitat cu pânză bandă KS 702 NC
Masina de debitat cu pânză bandă KS 1202 NC

Maşini semiautomate pentru debitare oţel, ţevi, profile şi grinzi. Tăiere la unghi intre 0°şi 60°atât la stânga căt şi la dreapta, cu oprire la 0°şi la 45°atât la stânga cât şi la dreapta (în funcție de model - vezi documentația tehnică)

Caracteristici principale:

  • Cadrul pânzei de debitare din oţel în secţiune tubulară cu diametrul roţilor pentru pânza bandă de 360mm
  • Ghidaje metalice pentru pânza de debitare. Posibilitatea de mişcare a menghinei frontale odată cu masa de lucru. Suprafaţă mare de lucru pentru a suporta semifabricate lungi.
  • Senzori de poziţie mecanici pentru sesizarea inceperii şi terminării operaţiei de debitare.
  • Consolă frontală cu selector cu 3 poziţii pentru modalitatea de lucru (cu întoarcerea cadrului cu pânza de debitare în poziţia iniţială sau nu)

Modele:

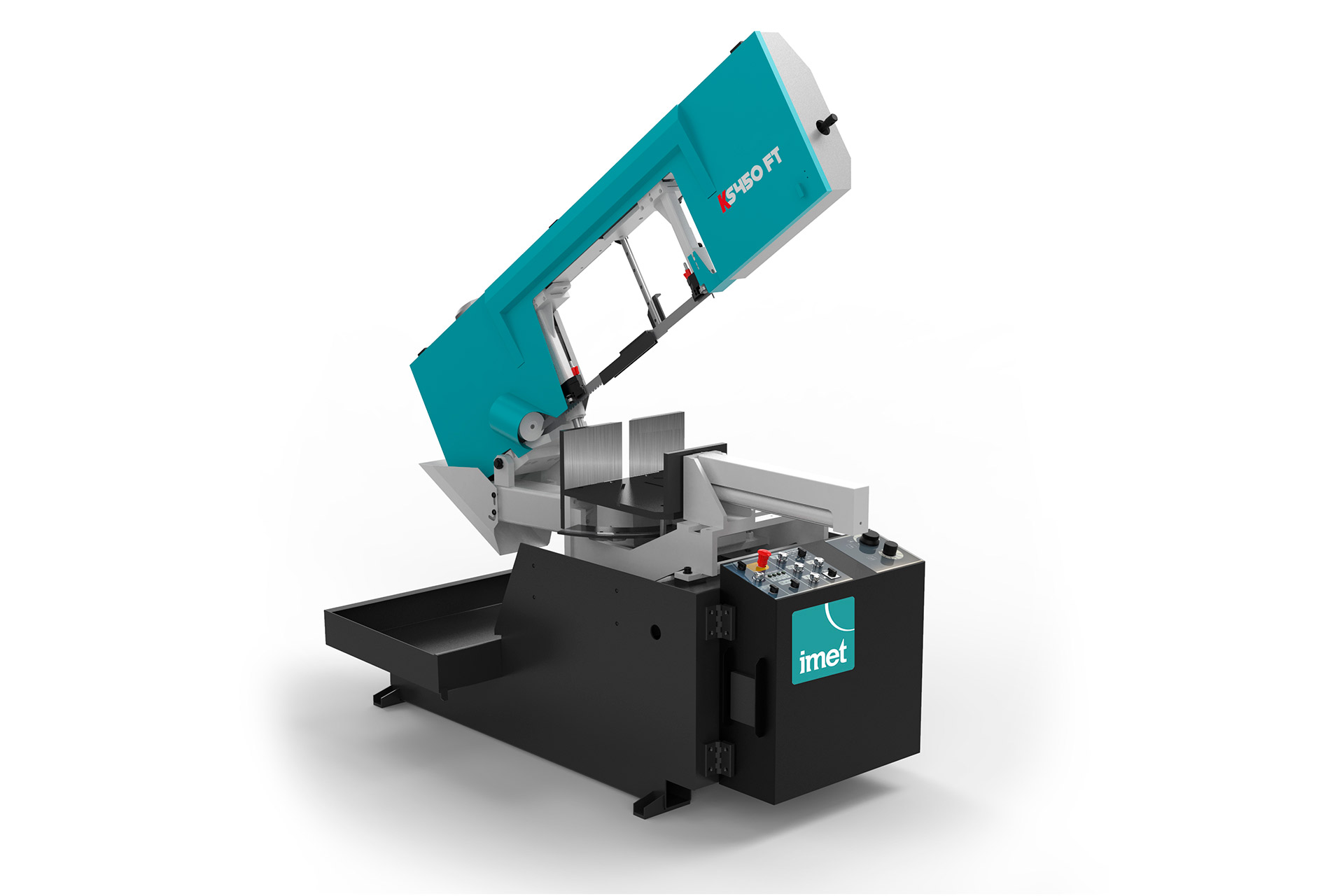

  • KS 450 - tăiere la unghi intre 0° si 60° grade la stanga; KS 450 FT (versiunea comapactă) - tăiere la unghi intre 0° si 60° grade atât la stanga cât și la dreapta, cu opriri la 0° si 45° stânga si 45° dreapta;
  • KS 502 - tăiere la unghi intre 0° si 60° grade la stanga. Destinat debitării țevilor și profilelor de dimensiuni medii și mari

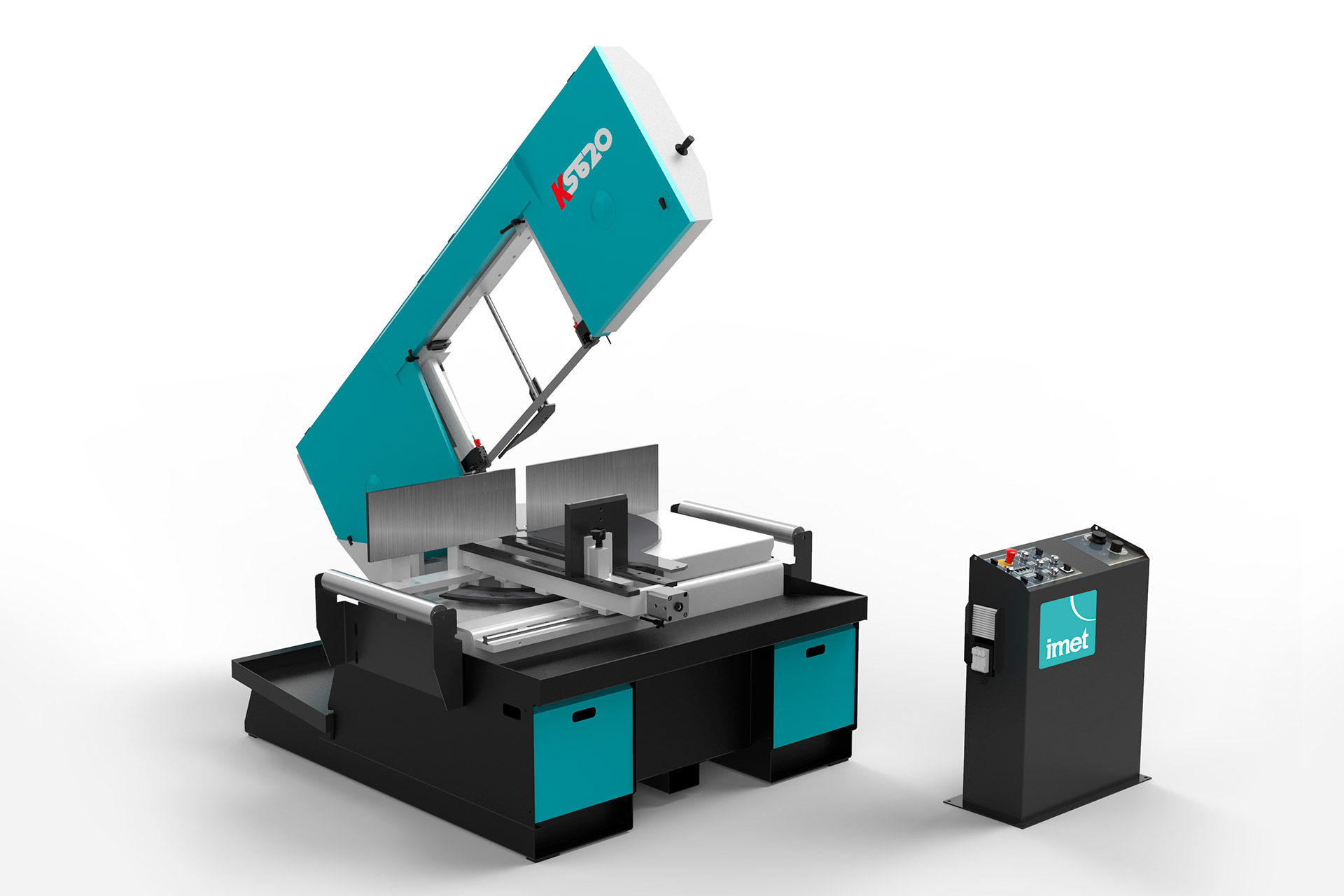

  • KS 620 - tăiere la unghi intre 0° si 60° grade atât la stanga cât și la dreapta, cu opriri la 0° si 45° stânga si 45° dreapta;  KS 652 - tăiere la unghi intre 0° si 60° grade atât la stanga cât și la dreapta;

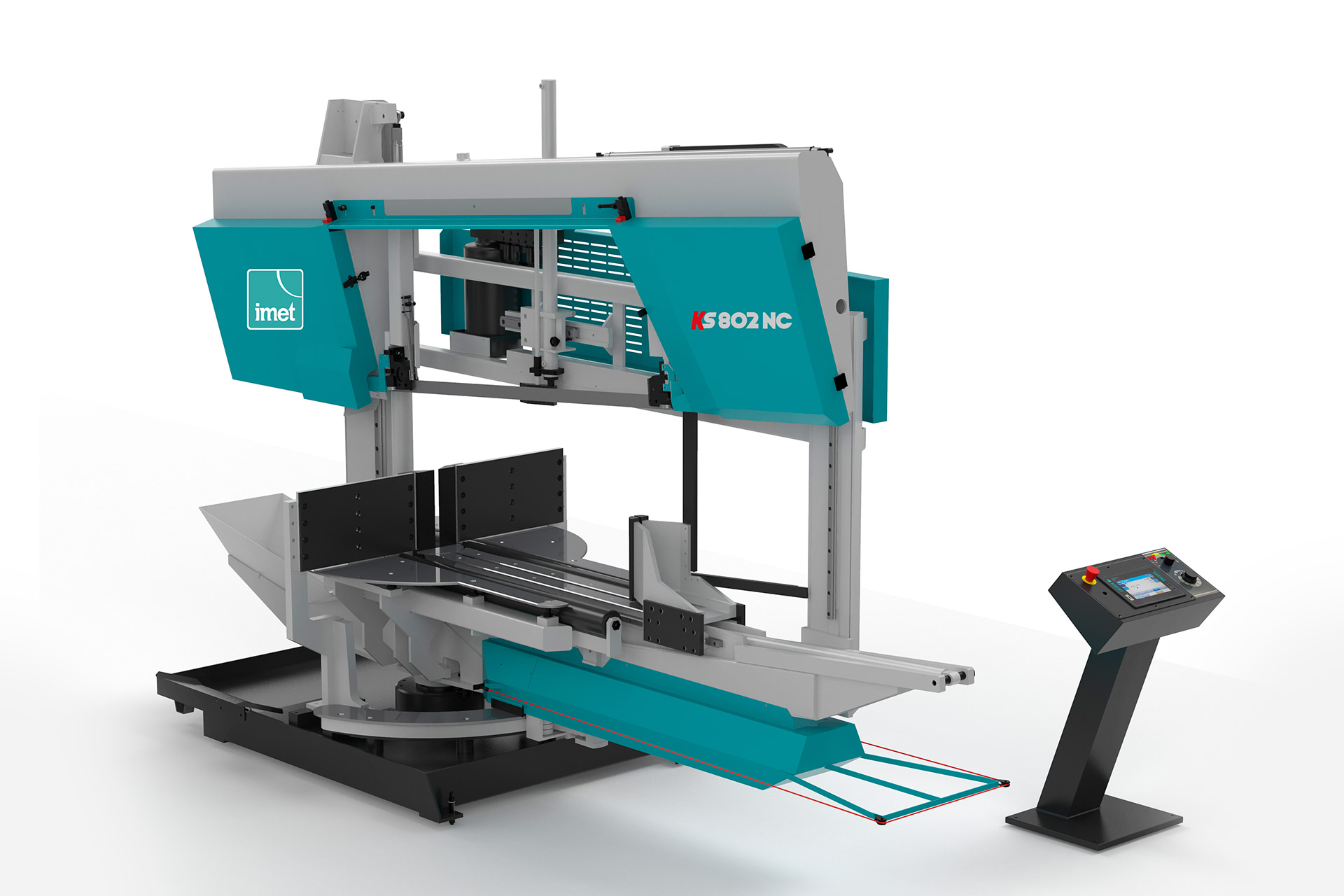

  • KS 702 NC; KS 802 NC; KS 1202 NC - control CNC;   tăiere la unghi intre 0° si 60° grade atât la stanga cât și la dreapta

Masini de debitat cu panza banda seria KTECH

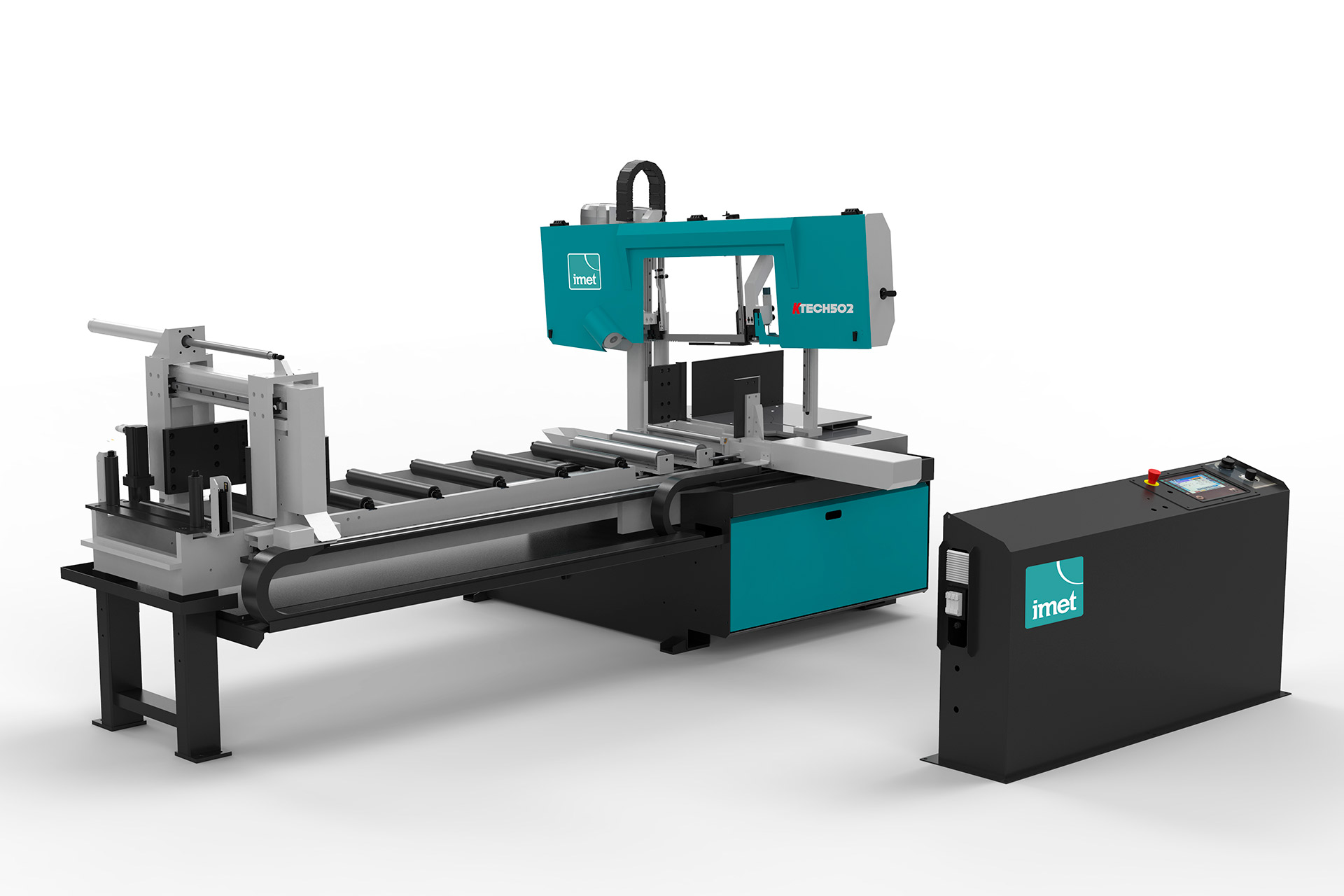

Masina de debitat cu pânză bandă KTECH 502

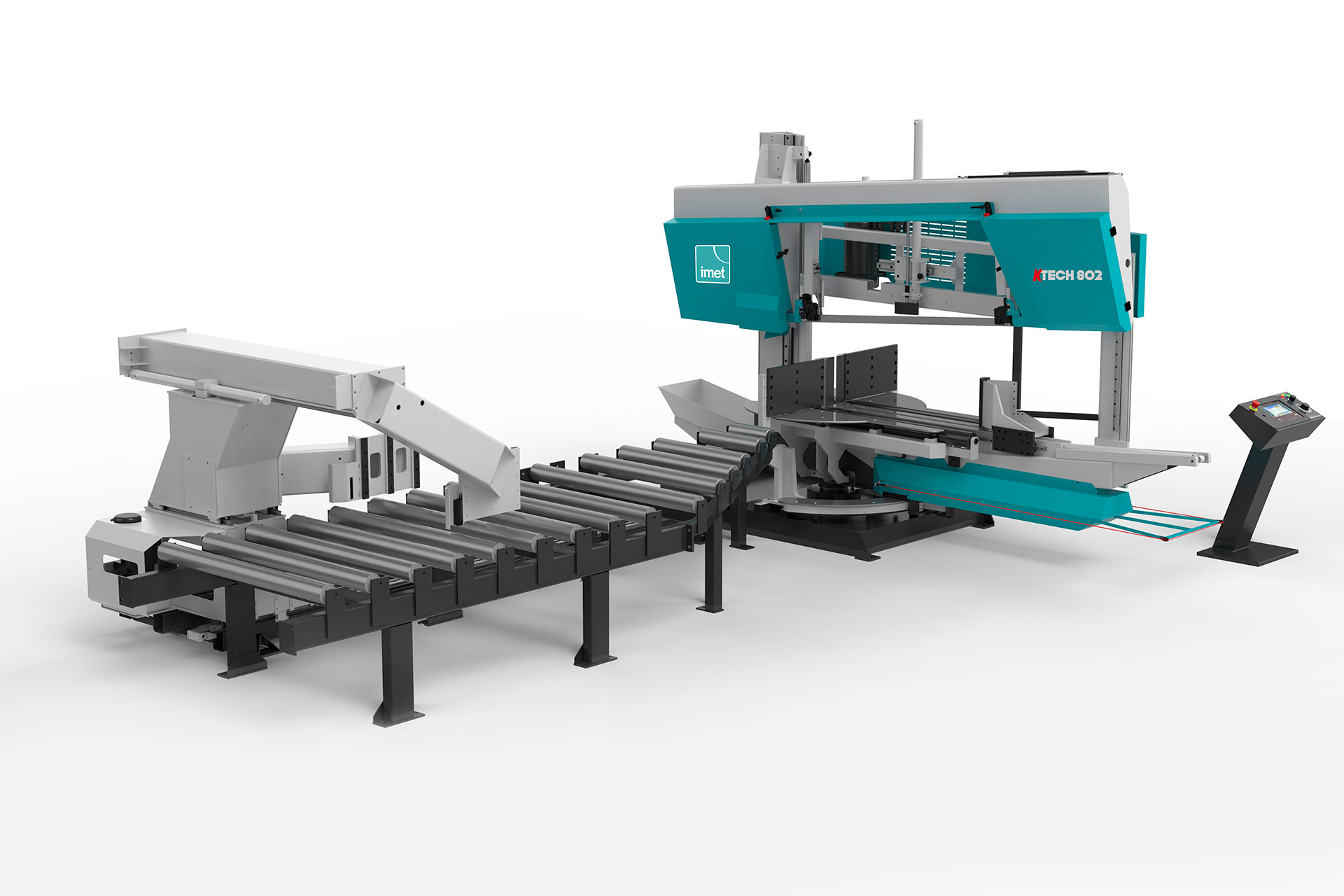

Maşina de debitare KTECH 802 F6000

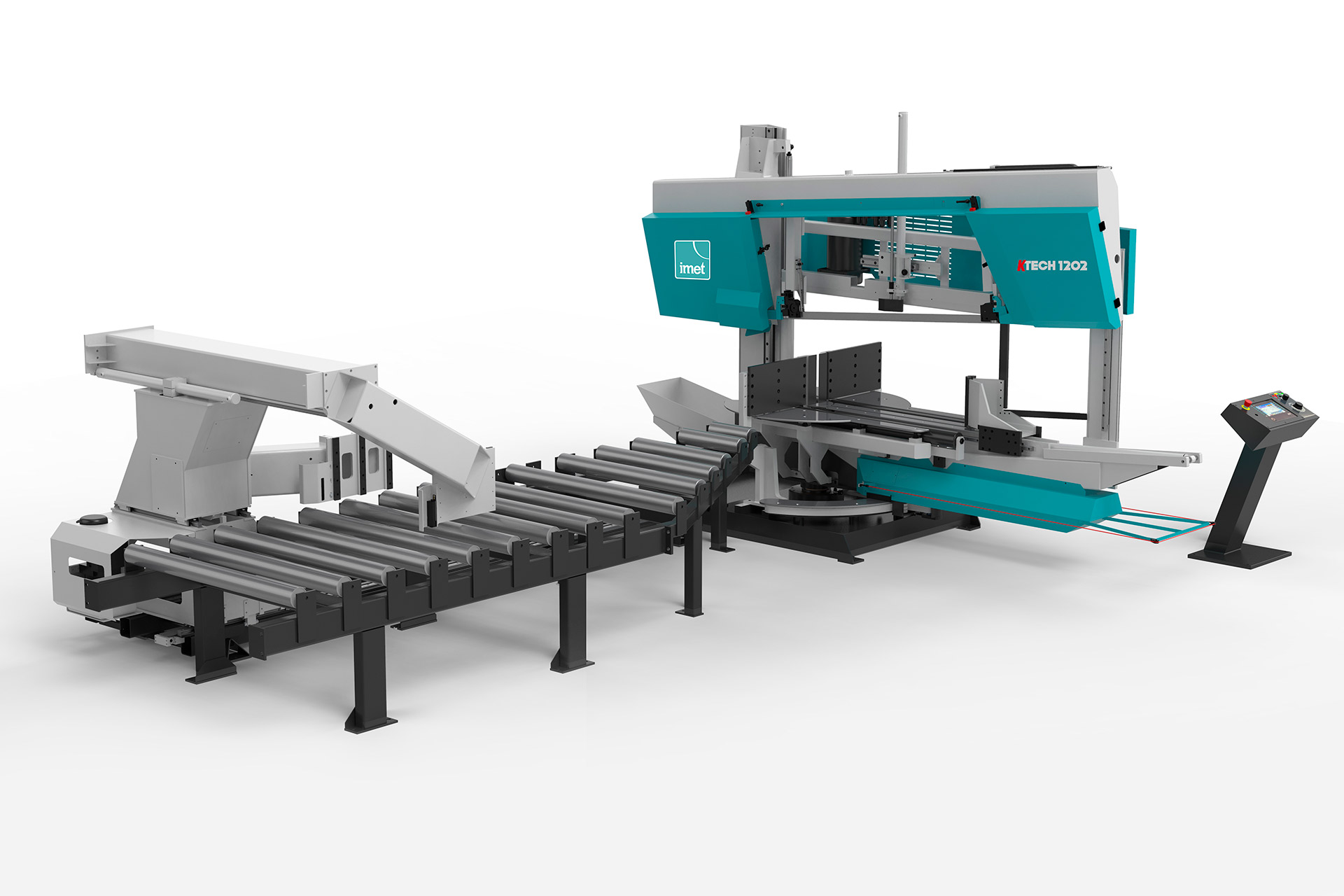

Masina de debitat cu pânză bandă KTECH 1202 F600

Maşinile din seria KTECH sunt dezvoltarea naturală a maşinilor din seria KS. Sunt maşini automate destinate debitării reperelor de mari dimensiuni.

Caracteristici:

  • ghidaje liniare pentru incărcări mari
  • control CNC pentru fixarea semifabricatului cât şi pentru rotirea pânzei de debitare pentru debitarea la unghi.
  • controlul CNC atât pentru viteza pânzei de debitare cât şi pentru debitarea sub unghi.
  • tastatură intergrată cu control CNC pe 3 axe, memorie RAM ce permite salvarea a peste 300 de programe de tăiere pe forme, cantităţi şi lungimi.
  • coloană monobloc şi cadru cu transportor într-o structură de oţel sudat. Precizie mare de poziţionare datorită ghidajelor liniare
  • tensiuna în lama de debitare este de 1700 Kg/cm2
  • modem special pentru control la distanță ("industry 4.0 ready")

Modele:

  • KTECH 502 F2000
  • KTECH 652 F2000
  • KTECH 802 F3000-6000
  • KTECH 1202 F3000-6000



Masini de debitat cu panza banda seria XS

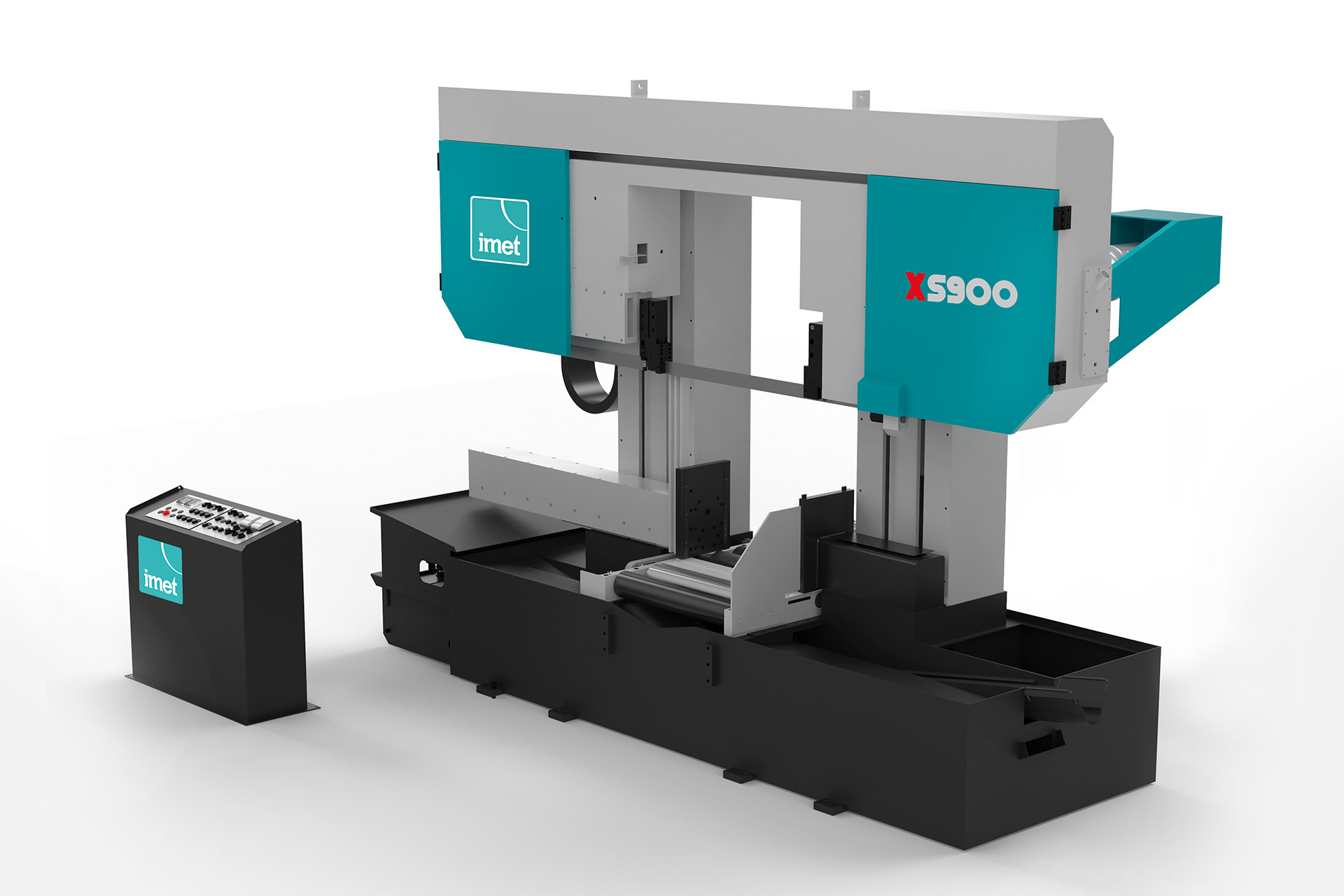

Maşina de debitare semiautomata XS 900
Masina de debitat semiautomata XS 1250

Maşini seamiautomate de debitat, hidraulice, care combină cele mai bune tehnologii de debitare pentru debitarea performantă a oţelurilor speciale. Caracteristici principale:

  • Batiul sudat şi cadrul metalic pentru pânza de debitare satisface cele mai exigente cerinţe şi elimină vibraţiile şi zgomotul.
  • Rolele de poziţionare a materialului ce urmează a fi debitat sunt antrenate de un motor
  • Ghidajele pânzei de debitare sunt tensionate hidraulic pentru a asigura precizie şi rectangularitate tăieturii.
  • Pânza de debitare este tensionată prin intermediul unui cilindru hidraulic controlat de softul maşinii
  • Unitatea hidraulică este echipată cu o pompă de capacitate variabilă, completată cu un reductor de presiune
  • În timpul efectuării operaţiei de debitare softul maşinii compară tensiunea din pânza de debitare cu tensiunea preselectată. Datorită acestui sistem maşina se poate opri fără nici o problemă atunci când se constată modificări considerabile.
  • Poate debita ţevi rotunde sau pătrate de până la 900mm.

Masini de debitat cu panza banda seria XTECH

Masina de debitat cu pânză bandă XTECH 630

Maşini de debitare automate cu două coloane ce combină structura mecanică extrem de solidă cu tehnologii avansate de debitare care garantează o productivitate mare în condiţiile debitărilor cu o acurateţe deosebită. Caracteristici generale:

  • Ghidajele pânzei de debitare sunt echipate cu tampoane dure presate hidraulic pe lama de debitare
  • Pânza de debitare este tensionată cu un cilindru hidraulic controlat de softul maşinii.
  • Permit memorarea unui număr ridicat de programe de debitare pentru diferite lungimi şi cantităţi.
  • Viteza pânzei de debitare este controlată printr-un invertor electronic, fiind variabilă în 12-100ml/min.

Masini de debitat cu panza banda XSMART3

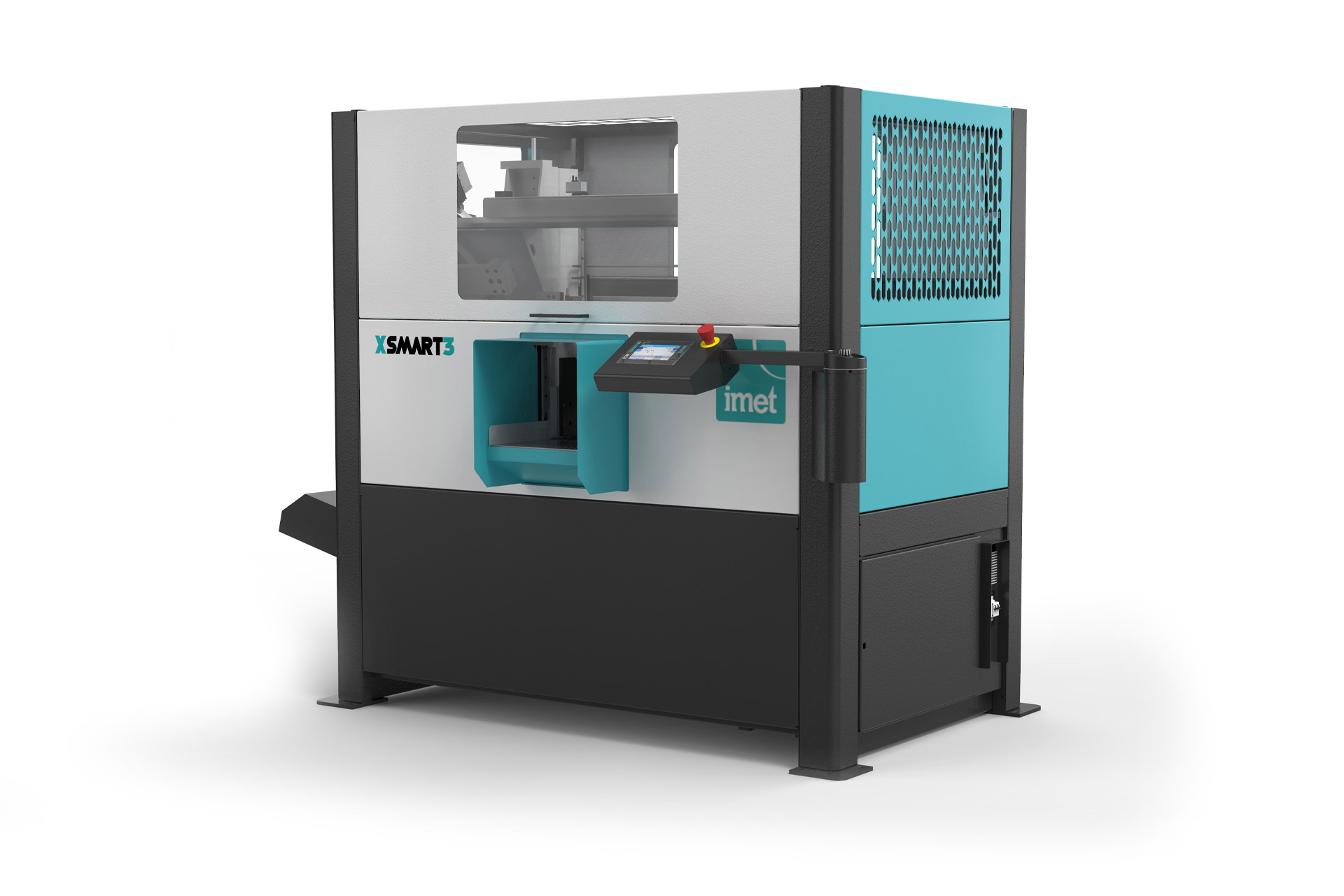

Maşina de debitare XSMART3
Patine ghidare XSMART3

Este o maşină cu două coloane, hidraulică, cu o structură mecanică robustă destinată producţiei de serie automate.

Caracteristici:

  • Controlerul CNC poate programa debitarea unor lungimi şi cantităţi diferite din fiecare lungime pentru aceeaşi bară!
  • Conveior cu role pentru transportul materialului.
  • Conveiorul cu role este acţionat de un motor electric şi şurub cu bile.
  • Menghină dublă pentru prinderea piesei înainte şi după pânza de debitare
  • Înclinarea la 30 a roţii de antrenare a pânzei de debitare prelungeşte durata de viaţă a pânzei de debitare.
  • Cadrul pânzei de debitare se mişcă pe cele două coloane cu ghidaje liniare cu şuruburi cu bile
  • Mişcare automată a pânzei de debitare
  • Senzor pentru detecţia automată a momentului începerii debitării
  • Ajustarea presiunii din menghinile pentru debitare
  • Ajustarea presiunii de debitare
  • Consolă mobilă
  • Lumină cu led pentru zona de lucru
  • Zonă de lucru închisă complet pentru protecţie dar cu acces facil pentru mentenantă
  • Opţional poate fi dotată cu un conveior pentru şpan
  • Restul final bară - 50mm
  • Tun pentru spălare
  • Perie motorizată pentru curăţarea pânzei de debitare.

Masini de debitat cu panza banda seria XT

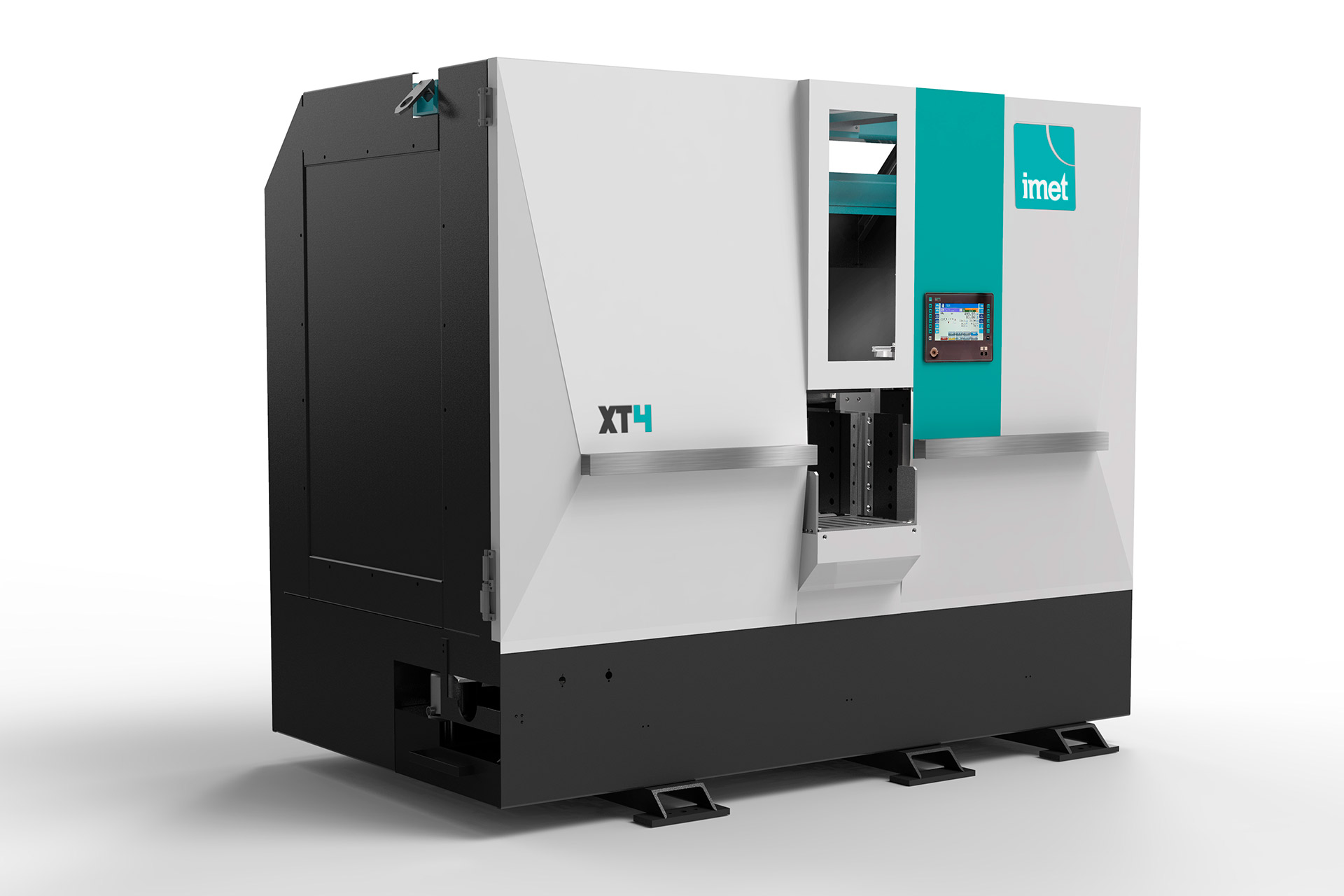

Masina de debitat cu banda XT4
Accesul usor la masinile din seria XT

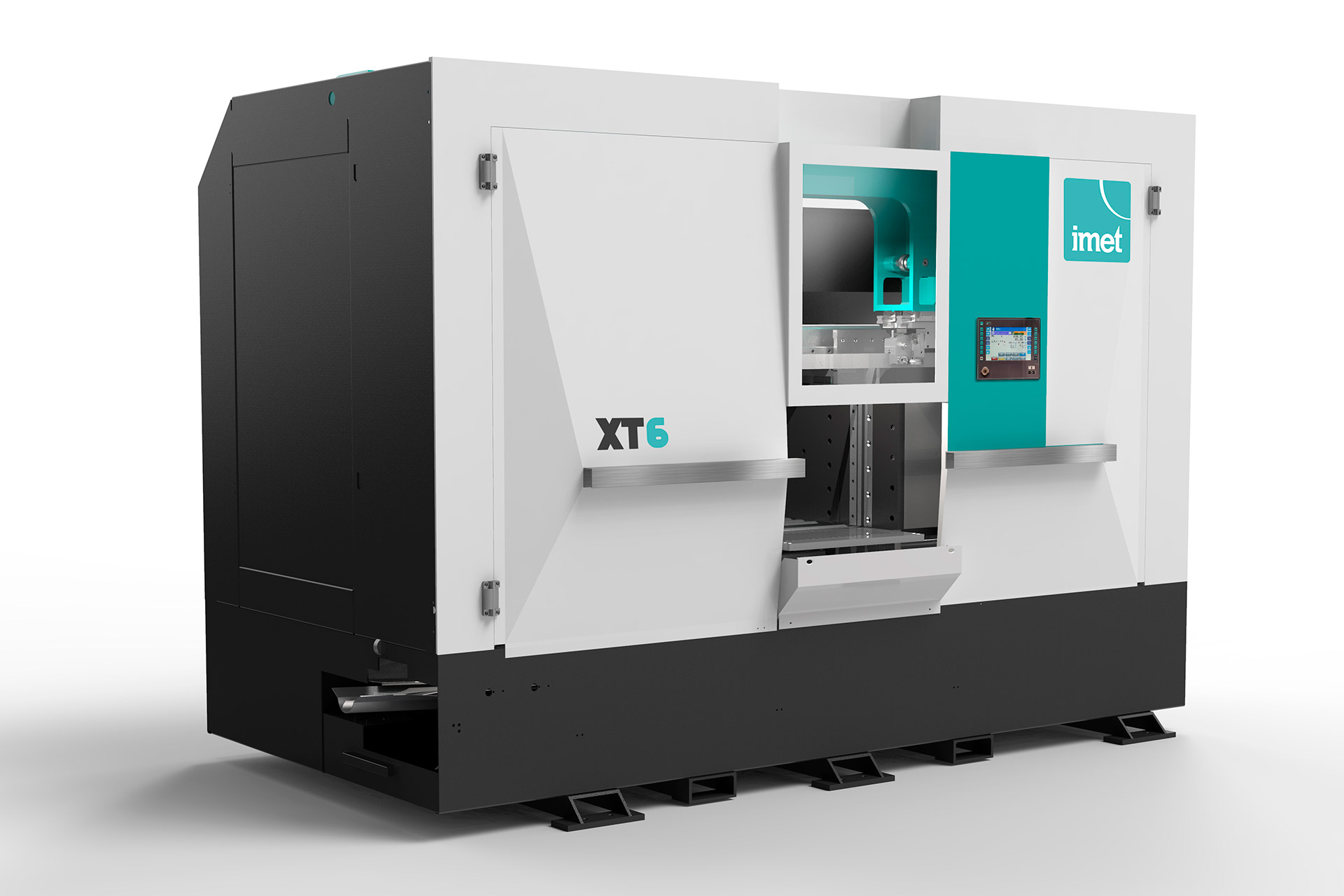

Masina de debitat cu banda XT6

Este seria destinata producției de masă - serie mare. Sunt masini cu două coloane combinând tehnologia avansată cu o structură metalică foarte solidă. În realizarea lor s-a pornit de la mașinile din seria XTECH care au fost facute cât mai compacte.

Caracteristici:

  • Au un sistem care permite menghinei să se deschidă pentru a evita frecarea lamei pe suprafața tăiată în timpul ascensiunii acesteia pentru următoarea tăiere.
  • Sistemul permite utilizarea de pânze de debitare de înaltă perfomanță TCT.
  • Ghidajele pânzei sunt hidraulice și asigură o precizie maximă a poziției pânzei de debitarea în timpul lucrului.
  • Există posibilitatea de a nu tăia complet secțiunea materialului în ciclul automat de tăriere.
  • Dacă materialul are o față frumoasă și nu necesită o primă tăiere pentru a ajunge la o față curată se poate seta acest fapt, obținându-se o economie de material
  • Toate funcțiile de operare, erorile și mesajele mașinilor sunt afișate clar pe panoul de control.
  • Dispune de un dispozitiv de verificare a preciziei tâieturii cu reglarea optimă a vitezei de coborâre și a forței de apăsare a pânzei de debitare în cazul în care se constată o deviere a lamei.
  • Modem opțional pentru control dela distanță - "Industry 4.0" - teleservice și telecomandă
  • Capacitatee de tăiere la 90°

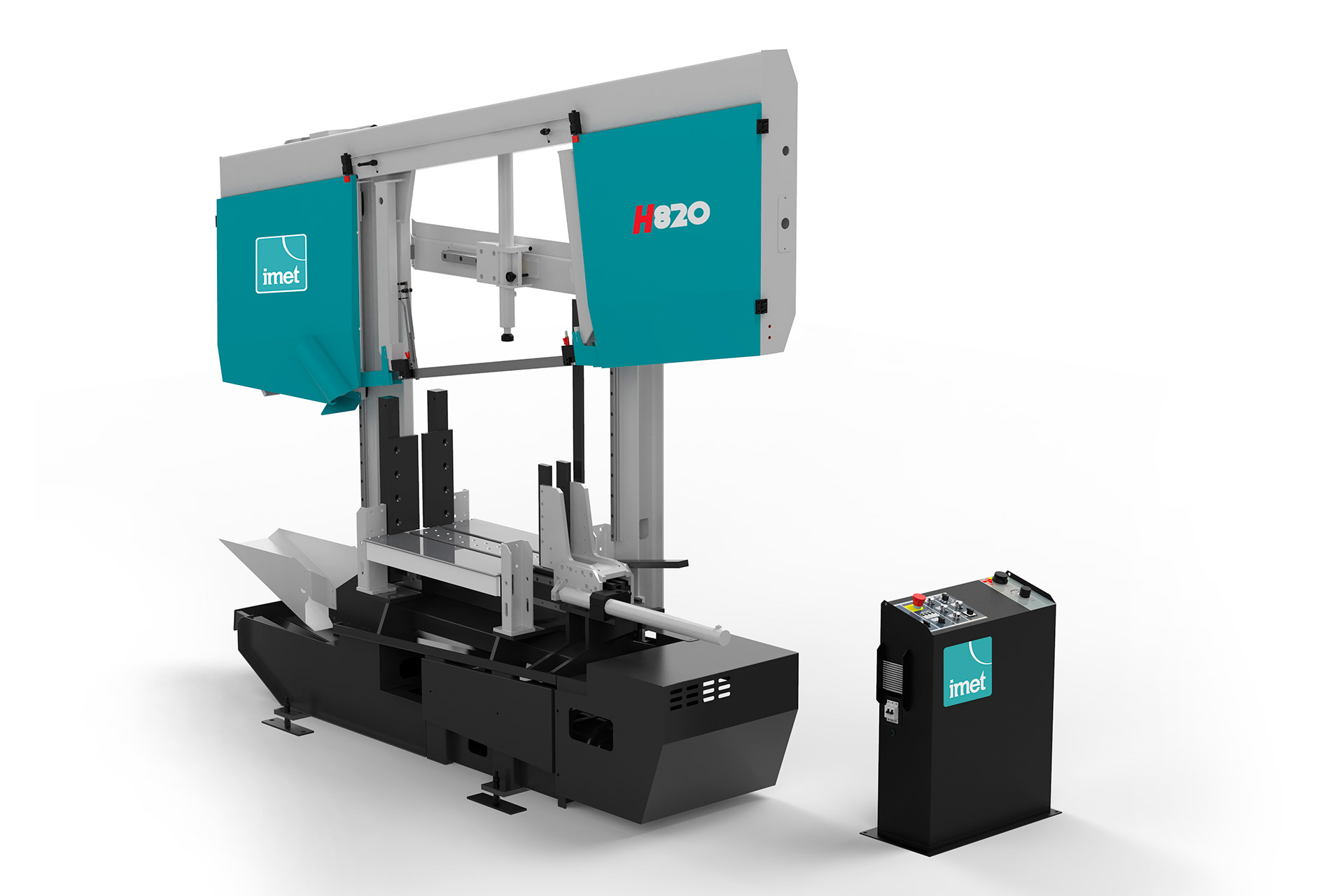

Masini de debitat cu panza banda seria H

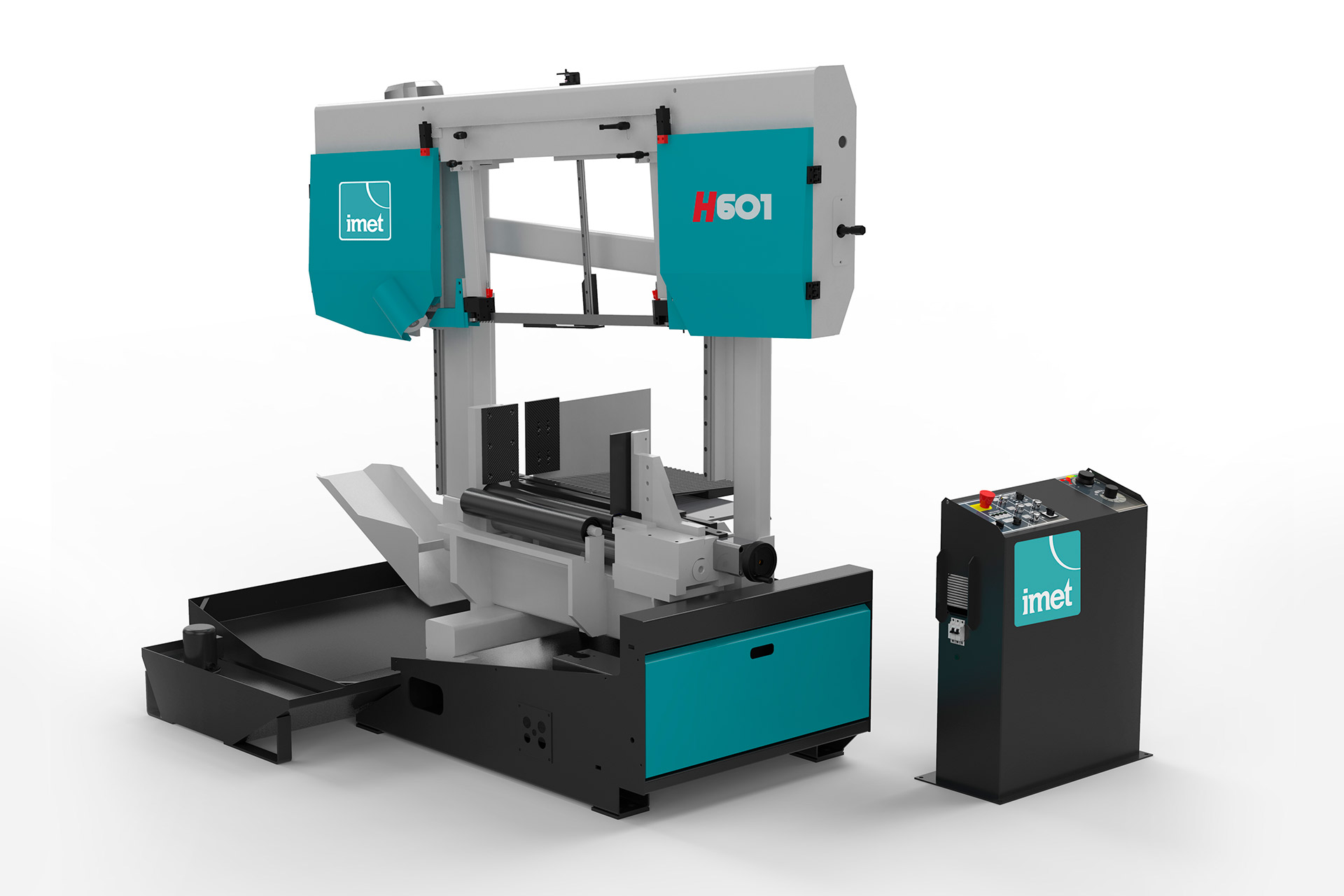

Masina de debitat cu panza banda H601

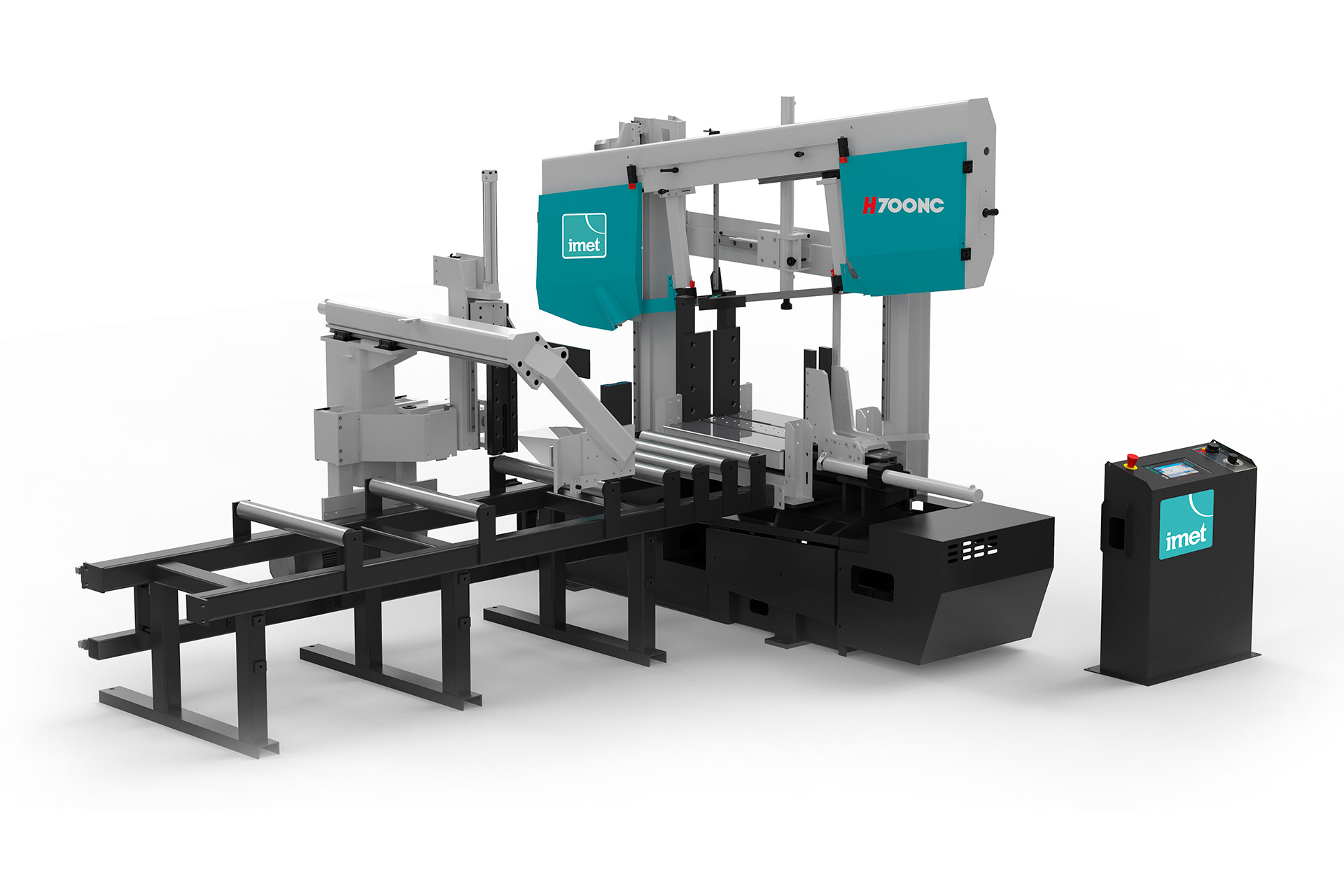

Masina de debitat H700 NC

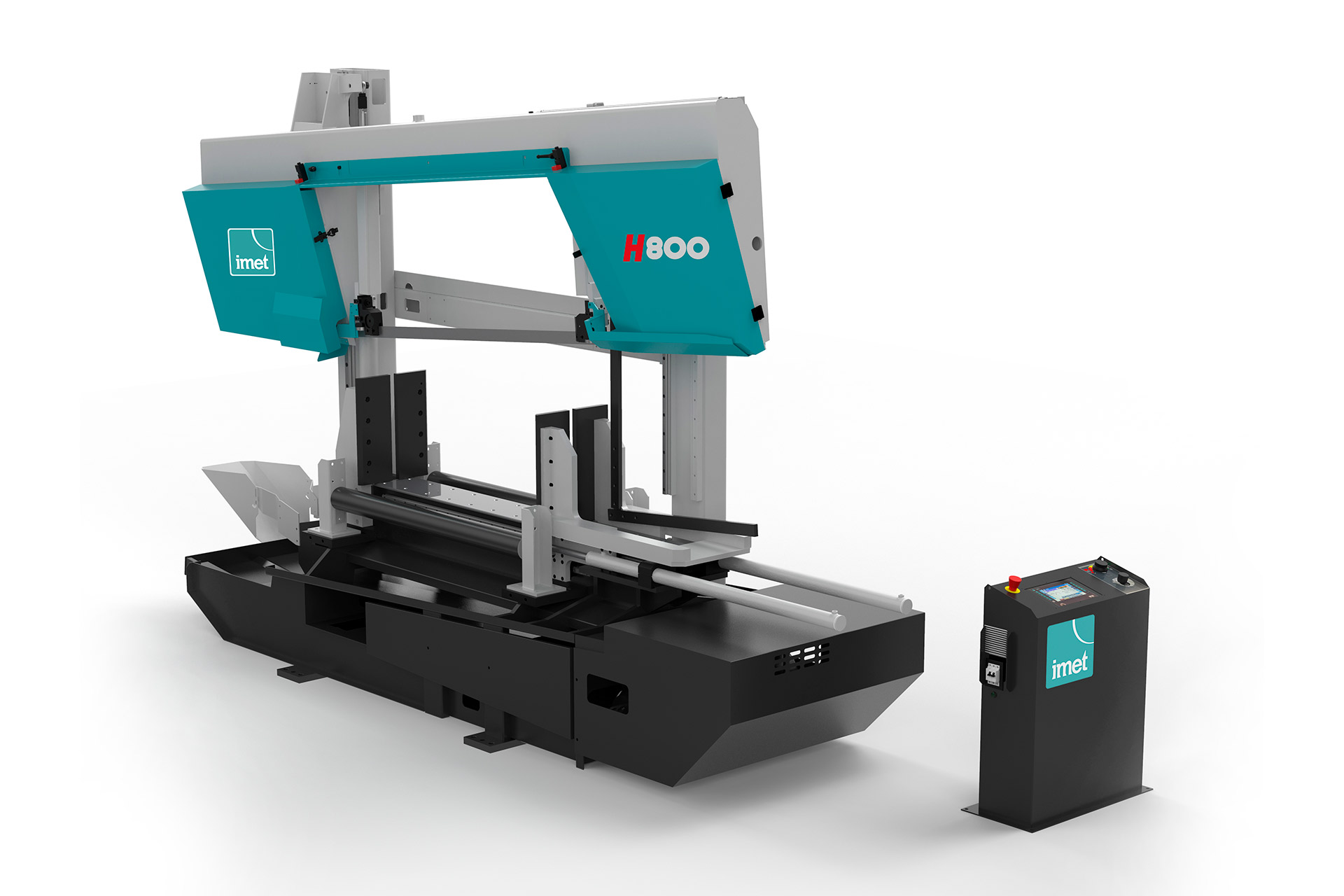

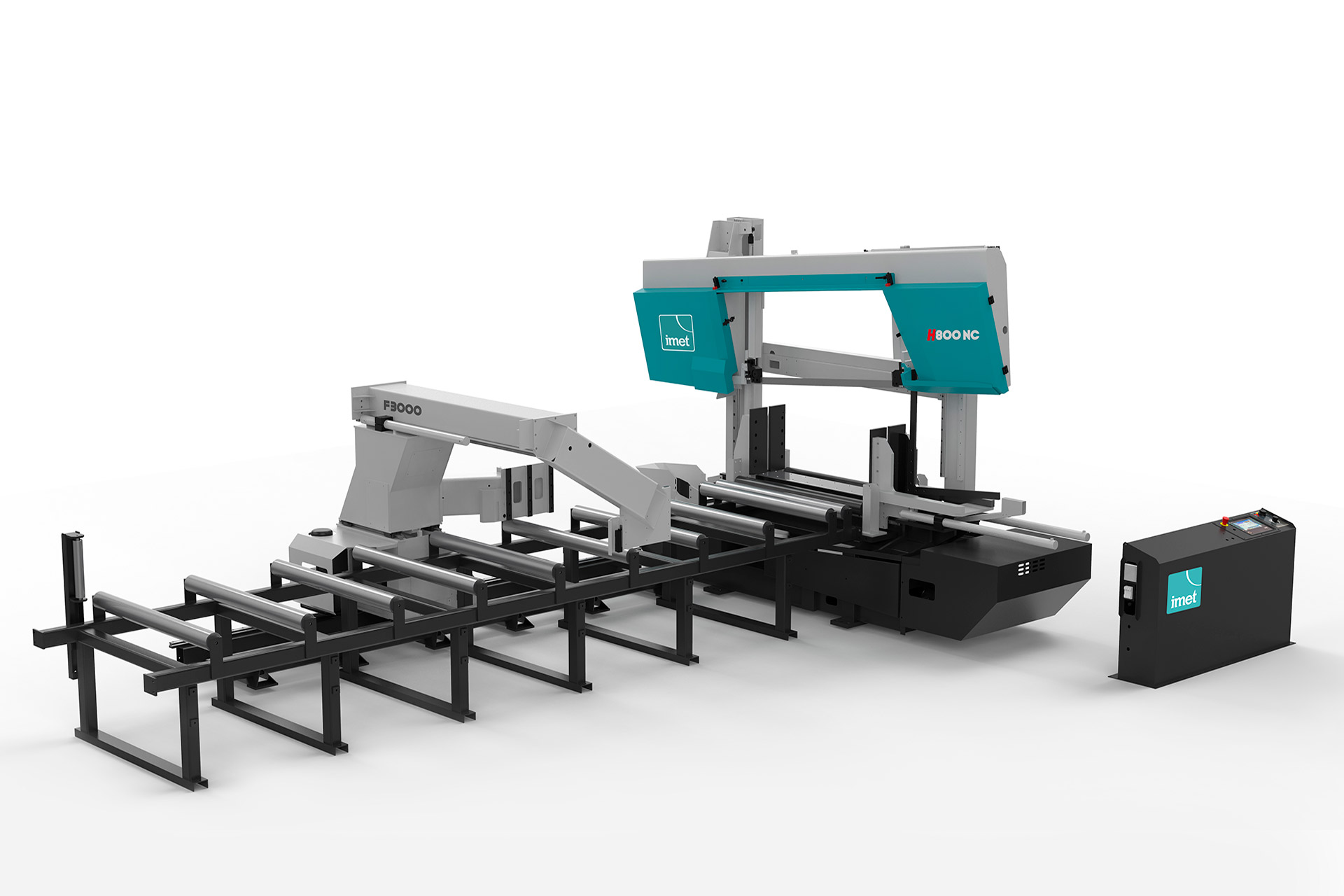

Masina de debitat H800 NC

Sunt maşini de debitare cu pânză bandă cu două coloane, acţionate hidraulic, special adaptate pentru debitarea oţelurilor sub formă de tuburi sau corpuri pline.

Caracteristici generale:

  • posibilitatea de a face debitări la unghiuri de până la 60° la stânga prin înclinarea manuală a cadrului de debitare.
  • cadru metalic cu secţiune tubulară pentru pânza de debitare
  • masa de lucru susţinută de un pivot central cu rulmenţi preîncărcaţi
  • ghidaje cu tampoane şi lagăre ghidate pentru pânza de debitare
  • invertor electronic pentru reglarea vitezei pânzei de debitare
  • senzori de început şi sfârşit debitare

Sunt maşini care funcţionează în ciclu semiautomat şi automat:

  • ciclu semiautomat: H 601, H 700, H800, H1200
  • ciclu automat: H 601 AF-NC, H 700NC F1500-3000, H800NC F1500 -3000, H 1200NC F1500-3000

Masini de debitat cu panza banda seria VTF

Maşina de debitare VTF 500 SHI-E

Sunt maşini de debitare, versatile, hidraulice, cu posibilitatea de tăiere la unghiuri cuprinse între  0° şi 45° atât la dreapta cât şi la stânga, cu pânza în poziţie VERTICALĂ.

 Caracteristici:

  • menghina hidraulica frontală cu apropiere rapidă intregrată cu rotirea cadrului pânzei de debitare cu opriri rapide la 0°, 45° la dreapta şi 45° la stânga
  • placă gradată pentru a identifica diferite unghiuri de tăriere. Mişcare de rotaţie în plan orizontal a pânzei de debitare pe ghidaje cromate.
  • ghidaje dure pentru pânza de debitare, cu rulmenţi adiţionali pentru alinierea pânzei
  • invertor electronic pentru variaţia vitezei pânzei de debitare
  • dispozitiv pentru a verifica poziţionarea corectă a pânzei de debitare
  • tensiunea în pânza de debitare 2100Kg/cm² cu microîntrerupător pentru verificarea tensiunii în pânza de debitare.
Maşina de debitare VTF 500 SHI-E - detaliu
Maşina de debitare VTF 500 SHI-E - detaliu
